氯化氫流量計是用來測量氯化氫氣體流量的一種流量計，一般選型為溫壓補償渦街流量計，精度更高的選擇熱式氣體質量流量計。三暢儀表專業研發生產氯化氫流量計，是專業的氯化氫流量計廠家，可以給用戶提供專業的氯化氫流量計選型以及價格報價。1gt壓力變送器_差壓變送器_液位變送器_溫度變送器
氯化氫流量計（溫壓補償渦街流量計）是一種新型流量?jī)x表。它采用了新一代流量傳感器，具有其它流量計不可兼得的許多優點，與國內外同類產品相比具有許多新特點。它是根據流體中插入物體所產生的旋渦個數與流速成比例制成的。然后再把旋渦產生壓力的變化作為應力的變化而進行檢出，輸出與流量成正比的4- 2OmA電流脈沖或直流電流輸送到接收儀表。
氯化氫流量計主要特點：
☆品種齊全、測量范圍廣、精度高
☆檢出傳感器不與介質接觸，可靠性高
☆氣液通用，適用范圍廣
☆沒有可動部件，構造牢固簡單，使用壽命長
☆壓力損失小，計量成本便宜
☆檢出傳感器可互換，換后不需標定，便于維護
☆插入式流量計可進行不斷流拆卸
☆耐腐蝕，安全，防爆
氯化氫流量計主要規格
測量介質:液體、氣體或蒸汽
測量管徑:10一2500mm
測量范圍:液體0. 35^-9m/s，氣體或蒸汽4^-70m/s, (00C, 1大氣壓時)
精度:指示值的士1%，指示值的士2.5%(插入式)(雷數2X104^-7X106)
輸出信號:脈沖輸出:4^r2OmA電流脈沖二線制，脈寬0. 5ms或0. 25ms
模擬輸出:4^-20mADC二線制
電源電壓:12-45V〔負載電阻二50(電源電壓一12)
流體溫度:-40一3000C
流體壓力:-0. 1MPa一法蘭額定值
環境溫度:-40^ 800C，-20- 600C(帶現場指示表)
環境濕度:5一100%RH
接線連接孔:N120 X 1. 5內螺紋
主要材料:
普通型:發生體及主體為1Crl8Ni9Ti;
防腐型:內襯和發生體均為聚四氟乙烯;外殼為1Crl8Ni9Ti;
儀表盒:不帶表頭為1Crl8Ni9Ti;帶表頭為鑄鋁。
重量:參見外形尺寸圖。
1)氯化氫流量計通徑選擇
通徑可根據#大使用流量Qv來選擇。為了獲得盡可能寬的流量測量范圍，正常使用流量應不小于流量計額定#人流量的1/2。為保證流量計的準確度，雷諾數范圍應在2*104 - 7*106內。選擇流量計通徑時，應將已知標準狀態((1人氣壓，00C )卜的流量換算為工況狀態下的流量，以便從表(1.2)中選用適當?shù)牧髁坑?jì)。
1.將標準狀態卜的密度AN換算成工況下密度A。
2. 求出工況下的流量Qv：a)由標準狀態體積流量求出Qv：
a）由標準狀態體積流量求出Qv
3）動態粘度η與運動粘度的換算：η=μρ
4）雷諾數：
以上式中：
ρ—工況下密度（kg/m3）
ρN—標準狀態下密度（kg/m3）
P— 工況下壓力（MPa）
T— 工況溫度（℃）
Qv—工況體積流量（m3/h）
QN—標準狀態下體積流量（Nm3/h）
Qm—質量流量（kg/h）
η—動態粘度（Pa?S）
RD—雷諾數
D—流量計管徑或插入探頭直徑

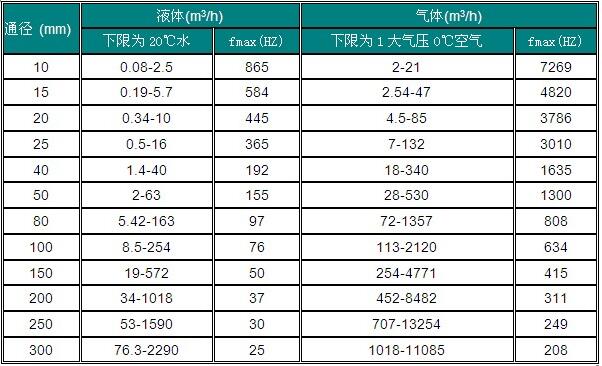

表1 不同通徑下流量計液體、氣體#大流量及所對應的#大頻率

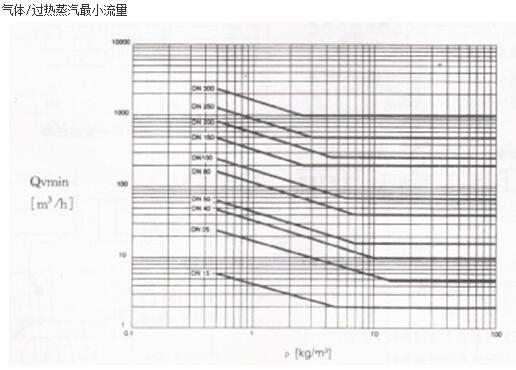

注：1、液體#小流量可從圖1查找，氣體和過熱蒸汽可從圖2查找。
2、對于插入式流量計而言，管徑從200～2500mm其#大流量可按流速（液體9m/s，氣體75m/s）計算。其#小流速可通過表1、表2、圖1、圖2、DN50#小流量來計算，再得出某管徑下#小流量。
2）壓力損失
水在流速7m/s時為0.054Mpa，大氣壓下的空氣在流速75m/s時為830H2O，壓力損失由下式計算。
△Ρ＝1.1×10-6×ρ?V2
式中：△Ρ——壓力損失（Mpa）
ρ——流體密度（kg/m3）
V——流速（m/s）

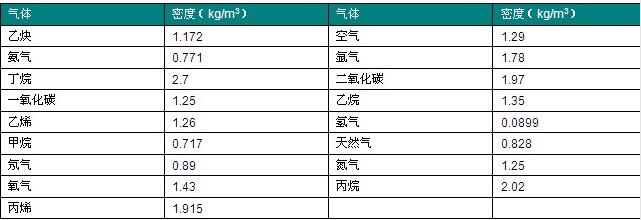

表2 常用氣體介質的標準狀態密度
氯化氫流量計測量飽和蒸汽實例
試確定DN50流量計用于7bar飽和蒸汽的量程范圍。由表3可查得：DN50 7bar量程范圍是84-1835kg/h 還可得到以下信息：飽和蒸汽溫度165℃，密度3.67kg/m3。
液體#小流量（線性）
圖1 液體#小流量與運動粘度的關系
例2：已知氮?dú)饬髁繛?600Nm3/h,工作壓力0.7Mpa,工作溫度為40℃，選擇流量計通經。
解：1）將標準流量變?yōu)楣r流量
求工作條件下的密度
shou先查表2，得知標準狀態下氮?dú)饷芏?.25kg/Nm3
3）通過表1和圖2可知
φ80 流量計的測量范圍 40~1375m3/h
φ100 流量計的測量范圍 70~2120m3/h
φ80 流量計的測量范圍 200~4771m3/h
根據選型原則常用流量不小于額定#大流量的1/2。所以應選φ80流量計。

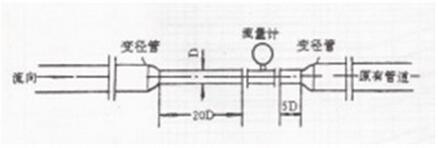

當選擇的流量計管徑比實際工作管徑小時，應采用變徑管以保證準確測量。見圖3
氯化氫流量計的選型是重要的，但是氯化氫流量計的安裝同樣重要，后期我們補充氯化氫流量計的安裝要求和注意以及外形和安裝尺寸，還有氯化氫流量計的選型表。

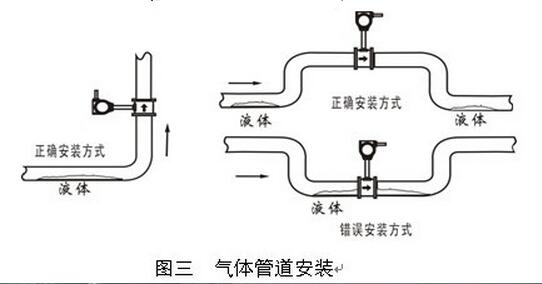

氯化氫流量計測量氣體時候正確安裝圖如下
1、傳感器上游應盡量避免安裝調節閥或半開閥門，調節閥或半開閥門安裝在傳感器的下游8DN(通徑的八倍)之后。
2、 渦街流量計按傳感器分為法蘭式、夾持式、插入式。選型時優先考慮法蘭式，其次是夾持式，插入式不予考慮。原因是夾持式和插入式流量計的精度受安裝影響較大，不規范的安裝將產生很大的測量誤差。

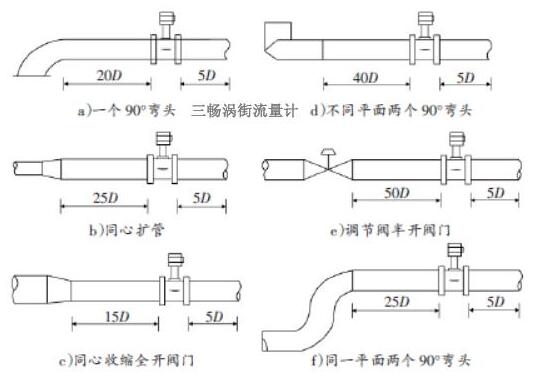

氯化氫流量計的安裝有務必確保傳感器銘牌上的箭頭指向與流體流向一致和必須滿足下圖中的#小前后直管段要求。同時要遵守以下幾方面的要求。
3、安裝傳感器的直管段應盡可能的與傳感器通徑(DN)一致。若無法一致時，應采用比傳感器通徑略大的管徑，誤差要≤3%并不超過5mm。
4、被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。
5、傳感器應避免安裝在有機械振動的管道上，并盡量避開強電磁場干擾。當振動不能避免時，應考慮在傳感器前后約2DN處的直管段上加固定支架。
氯化氫流量計安裝步驟
1、將配備的專用法蘭分別焊接到上游和下游直管段上，應使專用法蘭與直管段的內徑嚴格保持垂直和同心。
2、將傳感器夾裝在焊有專用法蘭的上、下游直管段上，并用螺栓緊固。應使上游和下游直管段與傳感器保持同心。
3、應注意傳感器的流向標志要與管道內流體的流向一致。
