二氧化碳流量計

來源：作者：

二氧化碳流量計

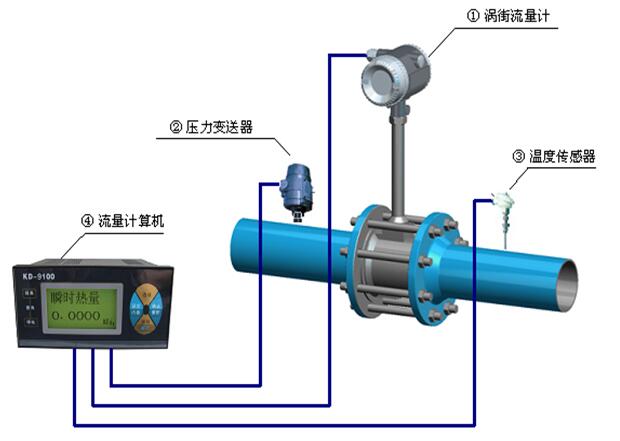

二氧化碳流量計一般選型用氣體渦街流量計，質量精度更高要求可以選擇氣體質量流量計用于貿易結算，當然選擇渦街流量計帶溫壓補償按質量顯示，也可以用于貿易結算。三暢儀表專業生產二氧化碳流量計，是專業的二氧化碳流量計廠家，價格咨詢電話0517-86998326，如果橫向振動比較厲害的，由于渦街對于橫向抗震的抗干擾能力弱，這個時候就需要選用差壓式流量計，比如V錐流量計、孔板流量計等。

渦街二氧化碳流量計是利用液體振動原理而開發的一種新型二氧化碳流量計，廣泛應用在石油、化工、冶金、造紙等行業流體的計量，該二氧化碳流量計無可動部件，可靠性強、精度高、壽命長，可在很寬的流量范圍內精que測量液體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全防爆，適用于惡劣環境。二氧化碳流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網。

二、二氧化碳流量表主要特點

1．結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。

2．安裝簡單，維護十分方便。

3．檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

4．輸出是與流量成正比的脈沖信號，無零點飄移，精度高。

5．測量范圍寬，量程比可達1：10。

6．在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，測量流體體積流量時wuxu補償，調換配件后一般wuxu重新標定儀表系數。

二氧化碳流量表技術指標

1．精度等級：液體±1.0%，氣體（蒸汽） ±1.5%，插入式±2.5%。

2．工作壓力：1.6MPa，2.5MPa，4.0MPa，6.4MPa。

3．介質溫度：普通型-40～150℃ 中溫型-40～250℃ 高溫型-40～350℃。

4．輸出信號：三線電壓脈沖，低電平0～1V，高電平 > 4V，占空比50%；二線制標準電流4～20mA；三線制標準電流0～10mA。

5．工作環境：-35℃～+60℃，濕度≤95%RH。

6．工作電源：DC12V；DC24V。

7．殼體材料：碳鋼、不銹鋼。

8．防爆類型：本安型 ExibIICT6。

插入式二氧化碳流量計

將渦街測量頭插入管道特定位置，通過測量該位置的局部流量，根據管道截面流速分布關系，計算出管道內平均流速值。它由轉換器、插入桿組件、球閥（根據需求配）、安裝短管（ф100）、渦街測量頭等組成。

安裝步驟：

1．在需要安裝二氧化碳流量計的管道正上方（水平管道有此要求），割開一個略小于ф100的孔，去掉毛刺；

2．將配套的一端帶有法蘭的短管放在孔的上面，保持短管與管道垂直，焊接牢固；

3．放上墊片，插入流量計，法蘭連接，若此時有球閥，應先將球閥放在短管上連接好，再打開球閥，插入流量計；

4．保證流量計前有大于15D和后有5D的直管段(D為管道內徑)。

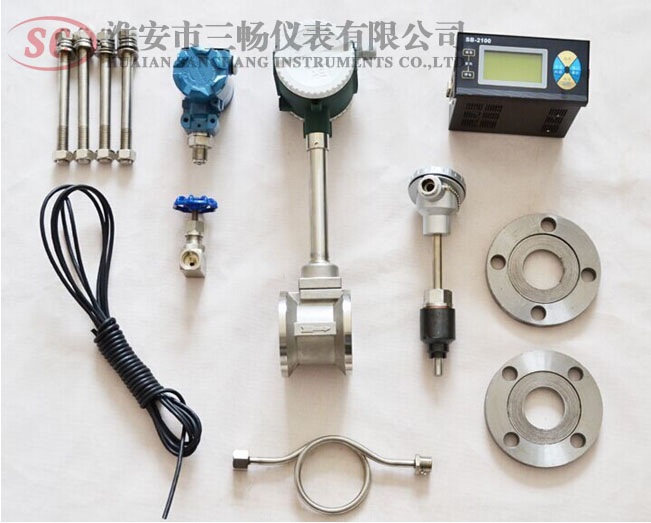

分體式二氧化碳流量表流量計簡介：

SC-LUGB系列智能渦街流量計（二氧化碳流量表）,主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。本儀表采用壓電應力式傳感器,可靠性高,有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先金、理想的流量儀表。

二氧化碳流量表技術規格參數

公稱通徑	15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300～1000插入式)
公稱壓力(MPa)	DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨)
介質溫度(℃)	壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨）
本體材料	1Cr18Ni9Ti，(其它材料協議供貨)
允許振動加速度	壓電式:0.2g 電容式:1.0～2.0g
精que度	±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范圍度	1：6～1：30
供電電壓	傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池
輸出信號	方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA
壓力損失系數	符合JB/T9249標準　Cd≤2.4
防爆標志	本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5
防護等級	普通型IP65 潛水型 IP68
環境條件	溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質	氣體、液體、蒸汽
傳輸距離	三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω

二氧化碳流量表產品選型：

①、氣體：常溫常壓空氣，t=20℃，P=0.1MPa（絕壓），ρ=1.205kg/m3，υ=15×10-6 m2/s。

②、液體：常溫水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。

儀表口徑	液體		氣體
儀表口徑	測量范圍(m3/h)	輸出頻率范(Hz)	測量范圍(m3/h)	輸出頻率范圍(Hz)
15	0.4～4	40～400	2.8～12	278～1190
20	0.7～7	26～260	6～30	226～1130
25	1～10	21～210	8.8～55	190～1140
32	1.5～15	15～150	15～140	126～1036
40	2.5～25	13～130	25～205	140～1040
50	3.5～45	9～190	35～350	94～1020
65	5.5～75	6.7～91	60～600	73～730
80	8.5～110	4.1～82	86～860	55～690
100	16～180	4.7～69	130～1300	42～536
125	25～270	4.3～49	220～2200	38～380
150	35～350	2.8～43	350～4000	33～330
200	65～650	2～31	560～8000	22～315
250	95～950	1.5～25	890～11000	18～221
300	150～1500	1.2～24	1360～18000	16～213
-300	150～1500	5.5～87	1560～15600	85～880
-400	180～3000	5.6～87	2750～27000	85～880
-500	300～4500	5.6～88	4300～43000	85～880
-600	450～6500	5.7～89	6100～61000	85～880
-800	750～10000	5.7～88	11000～110000	85～880
-1000	1200～1700	5.8～88	17000～170000	85～880
>(1000)	協議		協議

注：表中(300)～(1000)口徑為插入式

二氧化碳流量計選型表

型譜					說明
SCLUGB	www.ahuapu.com				渦街流量儀表
檢測	B				壓電式傳感器
方式	E				電容式傳感器
通徑		DN	15～1000		單位：mm
連接方式			1	僅對滿管型	法蘭連接型
			2	僅對滿管型	法蘭卡裝型
			3	僅對插入型	簡易插入型
			4	僅對插入型	球閥插入型
測量介質				2	液體
				3	氣體
				4	蒸汽
使用環境				P	普通型
使用環境				B	防爆型
輸出信號				1	脈沖輸出
				2	24V,4～20mA電流輸出液晶顯示
				3	RS-485通訊
				4	電池供電，不帶補償
				5	溫壓補償一體， 24V,4～20mA電流輸出型
				6	溫壓補償一體，電池供電型
選型	例如： SCLUGB-DN5024P6 滿管型壓電式渦街流量儀表，通徑DN50，法蘭卡裝
說明	型連接,介質為蒸汽,溫壓補償一體，24V，4～20mA電流信號輸出，液晶顯示
