SBWZ-2480_24sd隔爆型熱電阻溫度變送器

來源：作者：

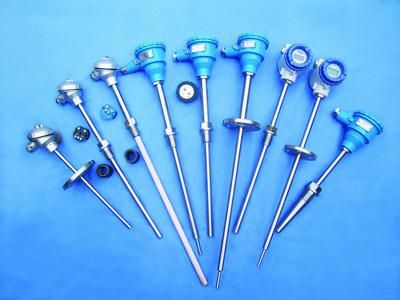

SBWZ-2480/24sd隔爆型熱電阻溫度變送器

SBW系列隔爆型、本安型帶熱電偶或帶熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送單元。它集熱電偶（阻）同變送器為一體，直接測量各種工業過程中－200～800℃范圍內的液體，蒸汽和汽體介質的溫度，將溫度轉變成與熱電偶熱電阻的溫度或輸出電信號成正比的4～20mADC統一輸出信號，送顯示、記錄調節儀表或計算機。隔爆型、本安型熱電偶（阻）溫度變送器的防爆性能按guojia頒布的 “爆炸性環境用防爆電氣設備”（GB3836）標準設計制造，熱電特性符合國際IEC標準，并經guojia儀器儀表防爆安全監督站測試合格。是爆炸性環境理想的溫度傳感器變送一體化產品，可用于有可燃性氣體或易燃液體的蒸汽的危險場所、本安型帶熱電偶（阻）溫度變送器必須與關聯設備安全柵配合構成防爆系統，防爆證號為：GYB 93265、93266、97336、97337。它作為新一代的溫度變送器，可廣泛用于冶金、石油、化工、電力、輕工、紡織、食品、國防及科研等各部門。

本安型帶熱電偶溫度變送器配用的防爆電纜分布參數控制范圍：總電感量≤2mH�？傠娙萘�≤0.06uF。同時使用關聯設備安全柵，選用型號為MTL728、Z928、LB928，安全柵，具體接線見制造廠的說明書。

SBWZ-2480_24sd隔爆型熱電阻溫度變送器、隔爆型、本安型帶熱電偶（阻）溫度變送器特點：

●變送器部件是小型化、置于隔爆型、本安型熱電偶（阻）的接線盒內成為一體化溫度變送器，用于工業現場。

●作為一體化溫度變送器，在工業現場直接輸出4～20mA信號，這樣既省去昂貴的補償導線，又提高了信號長距離傳送過程中的抗干擾能力。

●變送器部件精度高，功耗低，使用環境溫度范圍寬，工作穩定可靠，而且由于采用硅橡膠密封結構，變送器耐震、耐溫、耐濕、隔爆，適用于各種惡劣現場環境中安裝使用。

●選用隔爆型帶熱電偶（阻）隔離溫度變送器，其輸入與輸出端相隔離，增加抗模干擾能力，更適合計算機使用。

□SBWZ-2480_24sd隔爆型熱電阻溫度變送器主要技術指標

熱響應時間：見說明書

鉑熱電阻的精度等級：B級

分度號：Pt100. (0℃時的電阻值)

R=1000.12Ω（B級）

允許偏差：Δt(℃)±(0.30+0.005∣t∣)(B級)

輸入：熱電偶：K，E

熱電阻：Pt100

輸出：在量程范圍內輸出4～20mA直流信號與熱電阻的輸入電信號成線性或與熱電偶輸入的毫伏信號成線性，與熱電阻被測溫度成線性或與熱電偶被測溫度成線性。

基本誤差：計算公式 Δ=Δ1+Δ2

Δ1熱電偶（阻）允許偏差

Δ2變送器基本誤差±0.5%FS

傳送方式：二線制

變送器工作電源：電壓#低12V，#高35V，額定工作電壓24V。

負載：極限負載電阻按下式計算

RL（max）=50×(Vmin－12)

(即24V時負載電阻可在0～600Ω范圍內選用，額定負載250Ω。)

a.環境溫度：－25℃～80℃（危險場所不高于70℃）。

b.相對濕度：5%～95%。

c.機械振動：f≤55Hz，振幅<0.5mm

d.周?chē)諝庵胁缓幸鹱兯推鞲g的介質。

防爆等級：

隔爆型：dⅡBT4 dⅡBT6 或dⅡCT4 dⅡCT6

本安型：ibⅡBT4 iaⅡBT4 iaⅡCT6(多對式)、關聯設備型號MTL728、Z928、LB928。

外殼防護等級：IP65

電動勢允許偏差

類別	分度號	等級	使用溫度范圍℃	允許偏差△t℃
熱電偶鎳鉻－銅鎳	E	Ⅱ	0～600	±2.5℃或±0.0075t
熱電偶鎳鉻－銅硅	K	Ⅱ	0～800	±2.5℃或±0.0075t
熱電偶WZP	Pt100	A	-50～500	±(0.15+0.002t
熱電偶WZP	Pt100	B	-50～500	±(0.30+0.005t

注：①為被測量溫度（℃）②允許偏差用#大值 *A級產品特殊定貨。

防爆等級標志說明

規格				內容
d				隔爆型
ib				本安型
ia				本安型
	電器設備類別：			(工廠用電器設備)
		防爆等極		防爆型：B極、C極
			溫度組別	隔爆型：T1～T6 本安型：T1～T6
□	Ⅱ	□	□

電器設備的類別

電氣設備分為二類

Ⅰ類－煤礦井下用電氣設備。

Ⅱ類－工廠用電氣設備

防爆等級

隔爆型及本安型熱電偶的防爆等級按其適用于爆炸性氣體混合物#大試安全間隙或#小點燃電流比分為A、B、C三級

溫度組別

隔爆型、本安型熱電偶（阻）允許的#高表面溫度（外露部分）分為T(mén)1~T6六組。

溫度組別	允許#高表面溫度℃
T1	450
T2	300
T3	200
4	135
T5	100
T6	85

熱電偶的絕緣電阻

當周?chē)諝鉁囟葹?5～35℃；相對應濕度為45％，大氣壓力86～106KPa時，對長度超過1m熱電偶。它的常溫絕緣電阻值與其長度乘積應不小于1000MΩ,試驗電壓為直流500±50V。鎧裝熱電偶（絕緣式）的絕緣電阻

在環境溫度為20±15℃，相對應濕度不大于80％，常溫絕緣電阻值應不小于100 MΩ，試驗電壓為直流100 V。

熱電阻允許通過電流

通過鉑電阻的測量電流#大不超過5mA。

□SBWZ-2480_24sd隔爆型熱電阻溫度變送器型號表示

S	電動單元組合儀表DDZ-S系列
B	變送單元
W	溫度
□	無）通用型
	Z 熱電阻
	R熱電偶
□ 輸出性質	2）輸出與對應溫度
	4）輸出與對應輸入信號呈線性
□ 傳感器	0）通用型
熱電偶	0）E鎳鉻－銅鎳
	1）K鎳鉻－鎳硅
	2）S鉑銠10－鉑
熱電阻	1）Cu50
	2）Cu100
	3）Pt100
□ 電路類別	7）隔離型（帶測溫元件）
□ 電路類別	8）非隔離型（帶測溫元件）
□ 器件類別	0)規型
	1)智能型
	2)數顯型
	3)指針型
	4)智能數顯型
	5)智能指針型
	6)帶通訊協議
□ 安裝固定形式	2）固定螺紋
	4）固定法蘭
	6）固定螺紋錐形保護管
	8）內螺紋固定
	9）熱套保護管
□ 接線盒形式	4）隔爆型
□ 設計序號	S）引進鉑電阻
	0)熱電偶
	1)絕緣式（鎧裝）
	2)接殼式（鎧裝）
□ 元件數	3）三對式
□ 補充說明	K）鎧裝型
□ 環境特征	d)隔爆型
□ 環境特征	i)本安型

□ SBWZ-2480_24sd隔爆型熱電阻溫度變送器種類和規格

隔爆型，本安型帶熱電偶溫度變送器規格表

型

號

分度號

測

量

范

圍

(℃)

結

構

特

征

保

護

管

材

料

規格

熱響應時間

（S）T_0.5

公

稱

壓

力

（MPa）

防爆等級

總

廠

（mm）

插

深

（mm）

SBWR-2280/240d

SBWR-2280/240i

SBWR-4280/240d

SBWR-4280/240i

SBWR-4270/240d

0-400

0-600

0-800

200-500

400-800

M27´2 固定螺紋

1Cr18Ni9Ti或0Cr18Nni12M02Ti

T4 L=ò+150 T6 L=ò+250

150

200

250

300

400

500

750

1000

1500

2000

£90

bIIBT4或

bIICT4或ibIIBT4

SBWR-2180/240d

SBWR-2180/240i

SBWR-4180/240d

SBWR-4180/240i

SBWR-4170/240d

0-400

0-500

0-600

100-300

200-400

200-600

SBWR-2280/440d

SBWR-2280/440i

SBWR-4280/440d

SBWR-4280/440i

SBWR-4270/440d

0-400

0-600

0-800

200-500

400-800

固定法蘭

£90

6.4

SBWR-2180/440d

SBWR-2180/440i

SBWR-4180/440d

SBWR-4180/440i

SBWR-4170/440d

0-400

0-500

0-600

100-300

200-400

200-600

SBWR-4170/640d

SBWR-2180/640d

SBWR-4280/640d

錐形

保護管

M33´2

1Cr18Ni9Ti

150

200

250

bII BT4

或

b IICT6

SBWR-4270/640d

SBWR-2280/640d

SBWR-4280/640d

0-400

0-600

200-500

400-800

· SBWZ-2480_24sd隔爆型熱電阻溫度變送器、隔爆型，本安型帶熱電阻溫度變送器規格表

型

號

分

度

號

測

量

范

圍

℃

結

構

特

征

保

護

管

材

料

規

格

熱

響

應

時

間

（S）T_0.5

公

稱

壓

力

（MPa）

防

爆

等

級

總

長

（mm）

插

深

（mm）

SBWZ-2480/24sd

SBWZ-2480/24si

SBWZ2470/24sd

SBWZ2470/24si

SBWZ4480/24sd

SBWZ4480/24si

SBWZ4470/24sd

SBWZ4470/2si

Pt100

0-50

0-100

0-200

0-300

200-400

300-500

-100~100

-100~200

-50~100

-50~50

-50~0

M27´2 固定螺紋

1Cr18Ni9Ti或0Cr18Nni12M02Ti

T4 L=ò+150 T6 L=ò+250

150

200

250

300

400

500

750

1000

1500

2000

£90

dIIBT4或dIICT4或idIIbT4

SBWZ-2480/44sd

SBWZ-2480/44si

SBWZ2470/44sd

SBWZ2470/34si

SBWZ4480/44sd

SBWZ4480/44si

SBWZ4470/44sd

SBWZ4470/24si

固定法蘭

£90

6.4

SBWZ2470/64sd

SBWZ2480/64sd

型

號

分

度

號

測

量

范

圍

℃

結

構

特

征

保

護

管

材

料

插

深

（mm）

熱

響

應

時

間

（S）T_0.5

公

稱

壓

力

（MPa）

防

爆

等

級

SBWR-2280/240kd

SBWR-2280/240ki

SBWR-4280/240kd

SBWR-4280/240ki

SBWR-4270/240kd

0~400

0~600

0~800

200~500

400~800

M27´2 固定螺紋

Æ8

Æ6

Æ5

按規格系列表在左框內尺寸選取

£8

£6

£4

dIIBT4或dIICT4或idIIbT4

SBWR-2180/240kd

SBWR-2180/240ki

SBWR-4180/240kd

SBWR-4180/240ki

SBWR-4170/240kd

0~400

0~500

0~600

100~300

200~400

200~600

SBWR-2280/440kd

SBWR-2280/440ki

SBWR-4280/440kd

SBWR-4280/440ki

SBWR-4270/440kd

0~400

0~600

0~800

200~500

400~800

固定法蘭

6.4

SBWR-2180/440kd

SBWR-2180/440ki

SBWR-4180/440kd

SBWR-4180/440ki

SBWR-4170/440kd

0~400

0~500

0~600

100~300

500~400

200~600

SBWZ4480/64sd

錐形保護管M33´2

0Cr18Nni12M02T

150

200

250

dIIBT4或dIICT4

· 規格系列

D（mm）直徑	置深ò（mm）
D（mm）直徑	100	150	200	250	300	400	500	750	1000	1250	1500	2000	2500	3000	4000
Æ8	熱電阻Æ8規格
Æ6
Æ5

注：隔爆鎧裝熱電阻#長得不超過1000mm

· 隔爆型。本安型帶鎧裝熱電偶溫度變送器規格表

· SBWZ-2480_24sd隔爆型。本安型（多對式）帶鎧裝熱電偶溫度變送器規格表

型

號

分

度

號

測

量

范

圍

℃

結

構

特

征

保

護

管

內

徑

規格

防

爆

等

級

總

長

(mm)

插

深

(mm)

SBWR-2280/8413kd

SBWR-2280/8413ki

SBWR-4280/8413kd

SBWR-4280/8413ki

SBWR-4270/8413kd

SBWR-4270/8413ki

0~400

0~600

0~800

200~500

400~800

M42´2

³15

用

戶

自

定

dIIBT4或dIICT6或iaIIBT4或iaIICT6

SBWR-2180/8413kd

SBWR-2180/8413ki

SBWR-4180/8413kd

SBWR-4180/8413ki

SBWR-4170/8413kd

SBWR-4170/8413ki

0~400

0~500

0~600

100~300

200~400

200~600

·SBWZ-2480_24sd 隔爆型，本安型帶鎧裝熱電偶溫度變送器規格表

型

號

分

度

號

測

量

范

圍

℃

結

構

特

征

保

護

管

直

徑

D（mm）

規

格

熱

響

應

時

間

（S）T_0.5

公

稱

壓

力

（MPa）

防

爆

等

級

總

長

L（mm）

插

深

ò（mm）

SBWZ-2480/24skd

SBWZ-2480/24ski

SBWZ-2470/24skd

SBWZ-4480/24skd

SBWZ-4480/24ski

SBWZ-4470/24skd

Pt100

0~50

0~100

0~200

0~300

200~400

300~500

-100~200

-100~100

-50~100

-150~50

-50~0

M27´2 固定螺紋

Æ6

或

Æ5

T4 L=ò+150 T6 L=ò+250

100

150

200

250

300

400

500

750

1000

£12

£8

dIIBT4或dIICT4或 ibIIBT6

SBWZ-2480/24skd

SBWZ-2480/24ski

SBWZ-2470/24skd

SBWZ-4480/24skd

SBWZ-4480/24ski

SBWZ-4470/24skd

固定法蘭

6.4

□ 結構原理

隔爆型，本安型帶熱電偶（阻）溫度變送器由于采取隔爆結構故當其外殼內部的爆炸性混合氣體發生爆炸時，外殼不會破壞，而且由此產生的熱能不能順利的向外進行擴散一一傳爆，而只能沿著外殼上具有足夠連接長度的微小縫隙，緩慢地傳到殼體外部，這時，傳到殼外氣體的瞬間溫度已不至于能點燃外界的爆炸性氣體，即不會導致爆炸，隔爆型帶熱電偶（阻）溫度變送器的防爆類別為dIIBT,Diibt6,或dIICT4,Diict6本安型的防爆類別為ibIIBT4,ibIIBT4,(多對式)，在嚴格遵守使用規則的情況下，它具有可靠的防爆性能

□ 安裝固定位置

· 安裝固定位置，分為固定螺紋，錐形固定螺紋，固定法蘭等三種形式，其結構尺寸見表。

直行保護管固定螺紋	用于保護管直徑	M		h		s	D0	流速m/s	#高使用壓力MPa
直行保護管固定螺紋	Æ16	M27´2		32		32	Æ40		10
錐形保護管固定螺紋		M33´2		33		36	Æ48	80	30
固定法蘭	Æ16	D2	D1	D0	d0	H	h		6.4
固定法蘭	Æ16	Æ95	Æ65	Æ45	Æ14	15	2		6.4
