雙法蘭液位計傳感器下部夾板上標的H、L字母是什么意思
現在位置: 壓力變送器 > 新聞中心 > 行業新聞 > 正文

雙法蘭液位計傳感器下部夾板上標的H、L字母是什么意思

時間:2016-12-04

雙法蘭液位計傳感器下部夾板上標的H、L字母是什么意思7bT壓力變送器_差壓變送器_液位變送器_溫度變送器

       雙法蘭液位計傳感器下部夾板上標的H、L字母分別表示為【H:高壓側或正壓側;L: 低壓側或負壓側;】7bT壓力變送器_差壓變送器_液位變送器_溫度變送器

【擴展閱讀】7bT壓力變送器_差壓變送器_液位變送器_溫度變送器

       1.1 變送器安裝在兩個法蘭中間
       壓力變送器的安裝高度在兩個法蘭中間,變送器的正壓測接下部法蘭,負壓側接上部法蘭,這種安裝方式符合工作人員的習慣及常識,如圖1 所示。
7bT壓力變送器_差壓變送器_液位變送器_溫度變送器

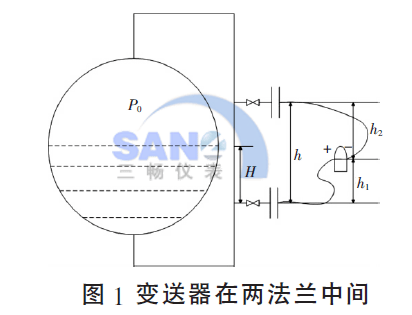

變送器在兩法蘭中間7bT壓力變送器_差壓變送器_液位變送器_溫度變送器
       圖1 中,H 為高加內的實際液位;h 為高加內的上部法蘭和下部法蘭之間的距離;
       h1為變送器負壓側和高加上部法蘭之間的高度;h2為變送器正壓側和高加下部法蘭之間的高度;
       P0為設計工況下高加內的壓力;ρ 水為設計工況下高加內水的密度;ρ 介為毛細管內所充介質的密度。
7bT壓力變送器_差壓變送器_液位變送器_溫度變送器
在高加內水的高度為H 時,其變送器正壓測所受的壓力為:
       P+=P0+ρ水gH-ρ介gh2
變送器負壓側所受的壓力為:
       P-=P0+ρ介gh2
所以,變送器正負壓側的差壓:
       ΔP=P+-P-=ρ水gH-ρ介gh2-ρ介gh2=ρ 水gH-ρ 水gh;當液面#低H=0 時,ΔP1=-ρ 介gh;當液面#高H=h時,ΔP2=-ρ水gh-ρ介gh。
所以變送器要做負遷移,遷移量:
       A=-ρ介gh
所以變送器需要校驗的量程為:
       L=ΔP2-ΔP1=ρ水gh
利用手操器將變送器的零點設置為-ρ介gh, 滿點設置為ρ 水gh-ρ 介gh,其對應輸出為4~20mADC。詳細內容閱讀完整版:雙法蘭差壓變送器的三種安裝方式的參數計算方法

       雙法蘭液位計傳感器下部夾板上標的H、L字母分別表示為【H:高壓側或正壓側;L: 低壓側或負壓側;】,那為什么要有這兩個H(高壓側或正壓側)和L(低壓側或負壓側)呢?這取決于雙法蘭液位計的結構測量原理。

       其是由測量膜片與兩側絕緣片上的電極各組成一個電容器。 當兩側(H和L兩側)壓力不一致時,致使測量膜片產生位移,此線路檢測疊加在4-20mA信號的數字信號,并通過回路傳送所需信息。其位移量和壓力差成正比,故兩側(H和L兩側)電容量就不等,通過振蕩和解調環節,轉換成與壓力成正比的信號。
