        某甲醇制穩定輕烴裝置的副產品主要是含C10 以上的重?zé)N餾分，為無色透明液體，芳香烴氣味。該裝置副產品重?zé)N產品設計采用兩臺固定頂儲罐存儲，儲罐直徑 11.5m，高 10.0m。操作條件為:壓力近似為常壓，溫度值為 77． 2℃，操作密度為836． 8kg/m 3 。重?zé)N儲罐液位設計采用一體式雷達液位計進行測量，儀表的測量范圍 0 ～ 10m，精度 ±3mm，測量元件形式為喇叭口，材料為 316L，信號傳輸 4 ～20mA 兩線制。該裝置自 2014 年 8月投產至今，兩臺重?zé)N儲罐液位測量?jī)x表進行了多次應用型改造，現就改造過程中 3 類儀表的應用情況進行分析總結。



1 雷達液位計

        雷達液位計采用發射 － 反射 － 接收的工作模式 。雷達液位計的天線發射出電磁波，這些波經被測對象表面反射后，再被天線接收，電磁波從發射到接收的時間 T 與到液面的距離 D 成正比 ，即有:

D = CT/2

式中 C———光速，C =299792458m/s。

        按照設計提供的儀表數據表，業主選用了FMＲ230-14AVJAA4A 型雷達液位計(工作頻率26GHz，測量范圍 0 ～ 10m)作為重?zé)N儲罐液位測量?jī)x表。由于裝置投產初期是 2014 年 8 月，氣溫相對較高，液位測量比較正常，但是進入十月份以后晝夜溫差較大，液位顯示曲線波動極大，實際現場儀表顯示數字跳變嚴重。儀表維護人員隨后拆除儀表，發現雷達液位計喇叭口天線處有厚約5mm 的結晶。分析原因是，重?zé)N介質在夜間低溫下發生結晶，結晶體阻礙了雷達波信號的傳遞，26GHz 的雷達信號不足以穿透結晶物體反饋回儀表接收模塊，而白天溫度高，結晶融化或脫落時又能夠正常測量，所以測量數據跳變嚴重，曲線波動大。



    根據雷達波的反射特性，業主從其他裝置借用了一臺 OPTIFLEX2200 C 型導波雷達液位計(單纜 2mm/316)進行試驗。安裝導波雷達后，觀察了一個月左右，發現導波鋼纜與法蘭下沿處依然有介質結晶，無法平穩地進行液位測量。

    由以上分析可知，重?zé)N介質低溫結晶的固有性質是導致雷達波測量?jī)x表不能正常使用的直接原因。為了解決這類問題，業主對儲罐頂部的儀表法蘭接口處進行保溫處理，shou先加強了電伴熱帶加保溫材料的保溫措施，但因工廠處于沿海地帶，海風較強烈，氣溫又低，這樣的措施還是不能保證介質不結晶;其次加裝了蒸汽吹掃管道，期望用蒸汽融化結晶介質，但結晶部位距離雷達液位計表頭很近，蒸汽對儀表電路部分也有影響，因而這種措施影響了儀表的使用壽命，也耗費蒸汽，使用效果并不理想。

    可見，雷達反射(包括超聲波)類儀表不適合此類介質儲罐液位的測量。



2 吹氣式液位計

        吹氣式液位計是非直接接觸式液位測量?jī)x表，其工作原理為:在敞口容器中插入一根吹氣管，作為氣源的空氣經由過濾器過濾，可調減壓器(其作用是將供氣壓力減至某一恒定值，恒定壓力的大小根據被測液位高度而定)減壓，保證吹氣入口壓力恒定。潔凈空氣再經浮子流量計、恒流閥和吹氣管路吹入被測液體中，吹氣流量由浮子流量計指示，流量大小由浮子流量計上的流量調節閥設定，恒定流量的氣體從插入液體的吹氣管下端口逸出，鼓泡并通過液體排入大氣。當吹氣管下端有微量氣泡(每分鐘約 150 個)排出時(因氣泡微量且氣體流速較低，可忽略空氣在吹氣管中的沿程損失，這樣吹氣管內的氣壓幾乎與液位靜壓相等)，由差壓變送器指示的壓力值 p 即可反映液位高度 h，即有:

        p = ρgh

        吹氣式液位計測量原理的本質就是把液位測量轉變成了壓力的測量 。

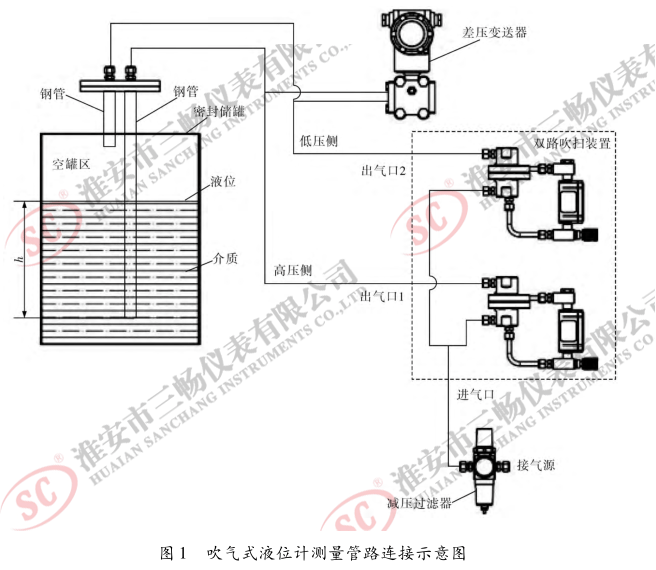

        由于采用雷達液位計測量重?zé)N儲罐液位的使用效果差，因而業主將其中一臺儲罐液位測量?jī)x表改為 MLC 吹氣式液位計，其管路連接如圖 1 所示。經過兩個多月的觀察，其趨勢曲線基本平穩，測量數據基本準確。但進入 12 月以后，隨著夜間氣溫的驟降，出現了每天早上 8 點左右測量數據有 2 ～3cm 規律波動的現象。

        經現場分析、測試發現，儀表配套的差壓變送器系液位計廠家自產，溫差變化對其電子元件影響很大，產生了測量漂移。后由液位計廠家更換為知名大品牌差壓變送器，解決了溫差引起的儀表漂移問題，截至目前，該儀表的測量趨勢平穩。



        經典的吹氣法液位測量是依據差壓式液位測量原理進行設計的，其輸出壓力能夠自動跟隨吹氣管出口壓力的變化而變化。調試該類儀表的關鍵在于壓縮空氣流量的設定、確定溢出氣泡、保證管路安裝的氣密性和差壓變送器的穩定性，由于機械結構多所以要求密封性要好。該類儀表適用于有腐蝕性、粘度較大、易結晶及高溫等介質液位的測量。缺點是精度較低(2． 5% ～ 4． 0%)、調試繁瑣，并且消耗一定量的壓縮空氣，遇到停氣的情況時維護量大，易損件也較多 。



3 磁致伸縮液位計

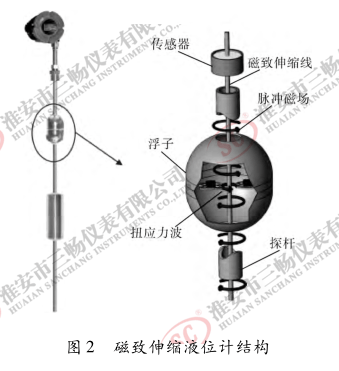

        磁致伸縮液位計的結構如圖 2 所示，在非磁性探桿內裝有磁致伸縮線，磁致伸縮線頂端連接傳感器，當電子元件發生電流詢問脈沖并開始計時時，該電流脈沖形成的磁場相互作用，在磁致伸縮線上產生一個扭應力波(簡稱返回脈沖)，該扭應力波在磁致伸縮線內的傳輸速度為恒定值，它以已知的速度從浮子固定磁場的位置沿磁致伸縮線向兩端傳送，頂端傳感器接收到信號，計數器計算出起始脈沖與返回扭應力波的時間間隔，從而根據時間間隔和已知速度計算出浮子位置。由于浮子隨液面的改變而同步變化，因此可以計算出液面的高度，即:距離 S 等于速度 V(定值)乘以時間 t，根據時間 t 的變化就可以計算出距離 S 的變化，從而得出液位值。

        為了解決吹氣法測量精度低的問題，業主將另一臺液位測量?jī)x表改造為 MAT 型軟纜式磁致伸縮液位計。經過一個月的觀察發現，液位在上漲時會出現浮子卡頓現象，在液位下降時則比較平穩。經分析，磁致伸縮導波軟纜重錘未在原雷達導波管內穩定固定，隨液位變化而擺動，同時浮子在導波纜上下浮動時，由于浮子孔徑和體積不匹配，會接觸到雷達導波管的內壁，造成在管內浮子卡頓現象，致使顯示液位波動。經重新計算，由廠家調整重錘重量使軟纜垂直穩定、更換浮子后，液位卡頓現象基本消除，而儀表本身的精度高、反應靈敏，因而液位的微小變化也能在顯示終端有所反映，使用精度達到 ±1mm。



        磁致伸縮液位計克服了液體結晶對測量結果的影響，能夠?qū)崟r(shí)準確地反映液位波動。同時，使用時wuxu更換配件，不需要額外裝置或設備支持儀表運行，使用和操作簡單方便。但由于舊罐改造，軟纜在導波管內無法穩定固定，導致軟纜輕微波動，如果用于新罐安裝，使用效果會更好一些。



4 結束語

        通過對重?zé)N儲罐液位測量?jī)x表的使用、試驗和改造，總結得出:儀表的選型應用一定要結合介質的物理化學特性，尤其不能忽略外界環境的影響。在本應用案例中，雷達等反射波類儀表是主流物位測量?jī)x表，但不適用由于溫度交變易產生結晶的場合;吹氣法液位測量?jī)x表屬于成熟經典的測量方式，可以應用在結晶、粘稠和液位變化不劇烈的場合，可以滿足過程控制的需要，但測量精度不高，消耗壓縮空氣，零部件較多，有一定的維護量;磁致伸縮液位計的測量精度( ±0． 38mm 或0． 01%)和靈敏度都很高，維護量很小，有多種安裝方式，可應用于計量要求較高的場合，是測量技術發展進步的趨勢，但投資略高�？傊�，每個類型的儀表都有其適合的應用場合和特點，應用中還需要根據具體案例加以改造，才能得到滿意的測量結果。
