摘 要：隨著國民經濟的迅猛發展，人們生活水平的日益提高，拉動能源的需求量不斷增大，特別是對石油能源的需求與日俱增，這樣就給石油#佳輸送方式的管道運輸帶來了長足發展機遇，然而《安全生產法》 《環境保護法》的出臺，長輸管道輸送油氣的安全穩定性突顯重要，而各類智能儀表作為油氣輸送不可或缺的“神經”單元，其數據的穩定性和信號干擾問題也越來越受到人們重視。本文通過生產運行中的實際案例，分析了長輸管道站場內變頻電機可能對智能儀表存在干擾，提出了管道建設和更新改造時要注重儀表的選型，尤其重視儀表的抗干擾問題，以便提高管道運行的安全穩定性。
引言
變頻器以其具有節電、節能、可靠、高效的特性，應用到了各類工業生產和生活中，但隨之也帶來了一些干擾問題�，F(xiàn)場的供電和用電設備會對變頻器產生影響，變頻器運行時產生的高次諧波也會干擾周圍儀表設備的運行。主要的電磁干擾，通常是通過電路傳導和以輻射的形式進行傳播。變頻器的整流橋?qū)﹄娋W(wǎng)來說是非線性負載，它所產生的諧波會對同一電氣連接上的其他電子、設備產生諧波干擾。另外，變頻器的逆變器大多采用PWM技術，當其處于變頻工作時，產生大量耦合性噪聲和電磁干擾。因此，變頻器對同一電氣連接和附近其他的電子、設備來說是一個電磁干擾源。尤其是對弱電儀表以及變送器的干擾，嚴重時能夠造成變送器無法工作。
1 變頻器主要應用
在油氣管道行業中變頻器主要應用在輸油泵機組上，它利用電機的轉速和輸入電源的頻率是線性關系這一原理，將50Hz的市電通過整流和逆變轉換為頻率可調的電源，供給異步電動機，實現調速的目的，從實現的功能來看，相對于工頻電機、變頻電機能夠通過調整電動機轉速，實現輸油管道的流量及壓力的平滑調節。在滿足生產工藝需求的前提下，與工頻電機相比，變頻電機既能提高設備運行的效率，提高功率因數，又能獲得顯著的節能降耗效果，并實現平穩啟動，不會對電網造成較大沖擊。從長遠角度考慮，對比直接啟動，變頻啟動可以消除對電機的沖擊，延長電機的使用壽命。正是因為變頻電機的可調速性和節能等特點，它在油氣管道行業得到越來越廣泛的應用，但變頻器在使用過程中存在電磁干擾，變頻電機在運轉的情況下會對附近的變送器儀表等信號產生干擾，電機上的溫度變送器和振動變送器尤為明顯。下面以日照-東明原油管道（以下簡稱日東線）為例進行說明。
日東線是一條長距離輸送中東中質原油及重質原油的輸油管道，起于日照shou站，經平邑清管站、兗州分輸泵站，終止于東明末站，全長445.9km，全線的設計壓力均為8.0MPa，設計年輸量8×10 6 t。管線途經日照、臨沂、濟寧、菏澤四市。兗州輸油站作為日東線中間站，有4臺輸油泵機組，其中1、2和3號泵為定速泵，4號泵為變頻泵，變頻器是西門子公司生產制造，魯爾泵和西門子電機附帶二線制，溫度變送器為德國WIKA生產。溫度變送器裝在電機側面的變送器箱內，直接將熱電阻的電阻信號轉換為4-20mA標準電流信號傳導到PLC，距離大約150m。振動變送器為德國公司生產，一套泵機組共有4只，分別裝在電機和泵的軸承兩端，振動變送器將測量的振動速度信號轉換為4-20mA標準電流信號傳導到PLC。儀表傳輸線纜均在PLC機柜做單端屏蔽，在實際運行中發現以下現象：
1）現象1

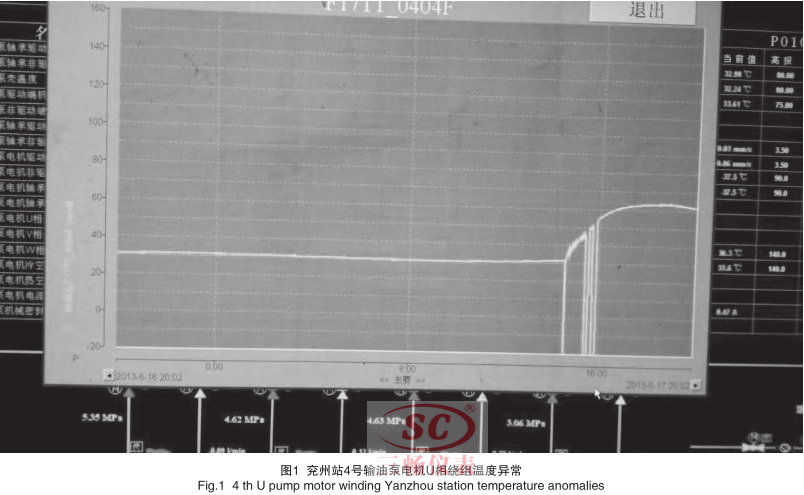

當4#變頻電機在2300r/min～2500r/min之間運轉時，電機的U/V/W三相繞組溫度變送器均不同程度在PLC端出現報負值和溫度數值大幅度波動現象，經現場確認電機運轉正常，電機一次儀表溫度值正常，泵殼溫度軸承溫度等參數顯示均正常，當電機在其余轉速區間運行時三相繞組溫度變送器正常工作。
2）現象2

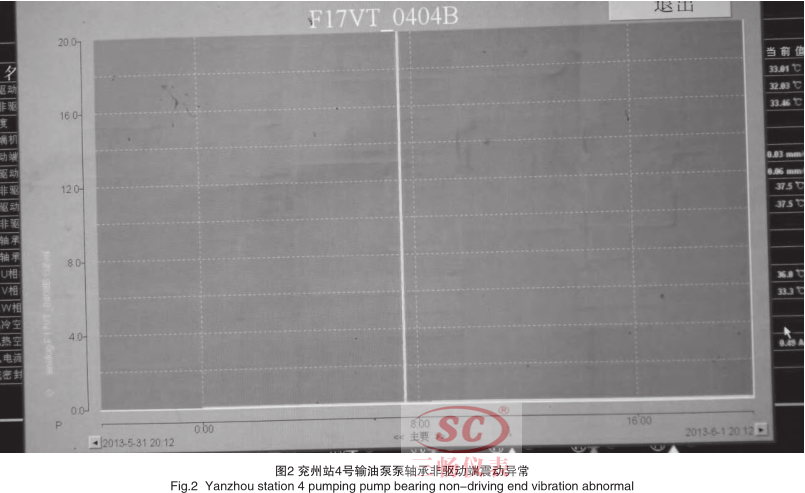

當4#變頻電機運轉時，驅動端一側振動變送器向PLC輸出振動值無規則跳變，幅度時大時小，當振動值超過PLC設定停機值時造成變頻泵事故停機甩泵，嚴重影響日東線正常生產運行。
經查閱資料及調研，目前在用變頻器存在3種干擾，下面做簡要介紹。
諧波干擾：整流電路會產生諧波電流，這種諧波電流在供電系統的阻抗上產生電壓降，導致電壓波形發生畸變，這種畸變的電壓對于許多電子設備形成干擾，這種干擾尤其會對同一電網的其他弱電系統造成更嚴重的干擾，而且不受距離限制。
射頻輻射干擾：用通俗的話來講，變頻器在運行中，的輸入輸出電纜就相當于一根天線，電纜上傳輸?shù)腜WM電壓會產生電磁波輻射，對靠近電纜和變頻器的區域發出干擾輻射，其他電子設備離得越近，干擾現象越嚴重。
射頻傳導發射干擾：由于負載電壓為脈沖狀。因此，變頻器從電網吸取電流也是脈沖狀，這種脈沖電流中包含了大量的高頻成分，形成射頻干擾。
由于電磁干擾的形成必然需要3個要素：電磁干擾源、電磁干擾途徑、對電磁干擾敏感的系統，本著對目前生產運行模式影響較小且考慮到經濟效益等因素，在問題發生時，shou先從第三個要素也就是對電磁干擾敏感的系統下手，維護人員從干擾產生到PLC上位機整條信號線路進行了分析并逐一排查，從測溫電阻到變送器、設備內部線路、端子排、場區內儀表信號電纜和浪涌保護器，#后連PLC模塊也不放過。并#終得出以下結論：
① 發生問題的溫度變送器屬于不帶隔離的變送器，抗電磁干擾性能較差，當電機在變頻運轉情況下，對距離較近的電子設備產生較大電磁干擾，導致變送器輸出電流波動較大，干擾嚴重時變送器停止工作并固定輸出2mA故障電流，在站控機上顯示為負值。
② 同樣對振動變送器做了分析測試，將出現問題的振動變送器安裝在工頻運轉的電機上時，測出的振動數值與手持測振儀相差無幾，當安裝在變頻電機上時測出的振動數值波動異常敏感，與手持測振儀相差較大。由于此變送器殼體為全金屬外殼，且內部經過注塑處理，無法打開。因此，判斷為此變送器抗干擾元件或結構受損導致輸出電流異常。
為徹底解決該問題，在調研的基礎上，采購了羅斯蒙特生產的644R一體化溫度變送器，此型號溫度變送器為三線制且輸入輸出信號之間有隔離，抗干擾性能較強，將此變送器安裝在變頻電機后經過測試，電機三相繞組溫度均顯示正常。同時還調研選購了一臺抗干擾性能較強、型號為VIB-C的國產振動變送器，替代變頻電機上的振動變送器，不僅測試中振動數值顯示正常，后期生產運行中都未出現異常。
2 結束語
在管道建設相關規范標準中，尤其在設計期間，通常采用屏蔽接地等方法來提高系統和設備的抗干擾性能，但是實際運行中往往存在各種缺陷造成干擾現象的發生，日東管道問題事例也說明了變頻對溫度變送器和振動變送器的干擾帶來的不良影響。因此，在管道建設或更新改造中，設計部門和#終用戶都需要充分考慮設備之間的干擾，即在干擾嚴重的區域選用可靠性較高、抗干擾性能較強的儀表設備，確保其成為保護管道平穩運行的重要手段，而不是成為干擾的一個源點。
