我公司兩條 3 000t/d 生產線 自 2010 年 10 月 份投產以來，回轉窯三次風測溫熱電偶使用壽命平均每支不超過 4 天，不但增加維修的工作量而且嚴重影響工藝控制，增加操作難度和生產費用。 為延長熱電偶使用壽命，經過多次試驗，找到了對策，使三次風測溫熱電偶使用壽命提高到 15 天。回轉窯使用的測溫熱電偶選用的是三暢儀表的耐磨熱電偶，下面就延長三次風管耐磨熱電偶使用壽命的技改做詳細的分析。
1 原因分析
因我公司使用 100%電石渣配料， 在煅燒過程中熟料飛砂較大， 三次風測溫點風速較快， 溫度較高（950～1 050℃）， 帶著顆粒料的高速風沖刷在耐磨熱電偶上，導致熱電偶磨損嚴重。 現場發現，每次更換下來的熱電偶均是因為風沙沖刷導致熱電偶外套磨破，將內部熱阻絲燒壞。
2 解決方案
1）將熱電偶由閘板閥前改在閘板閥后面，高速風從閘板閥底部過去，閘板閥對熱電偶起到保護作用。
2）用一根長為 200mm、直徑為 Φ35mm 的鋼管焊接在插熱電偶的位置，在鋼管中部開一個 Φ15mm 的孔 ， 在孔外面焊接一個 M12 的 螺 母 ， 將 熱 電 偶（Φ30mm）插 入 鋼 管 中，在螺母上擰一個 M12×30mm的螺絲，將熱電偶固定在鋼管上。 運行時要求崗位每2h 巡檢時把螺絲松開，將熱電偶順時針旋轉 45°后再次緊固螺絲，固定熱電偶。 這樣使熱電偶頭部磨損均勻，達到延長熱電偶使用壽命的目的。

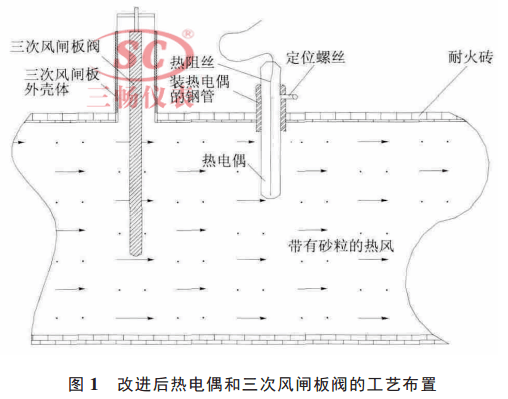

改進后耐磨熱電偶和閘板閥的工藝布置見圖 1。
3 改進效果
此裝置及其操作方法解決了三次風測溫熱電偶使用壽命短的問題，也解決了因長期單面磨損導致熱電偶外套不能充分利用的問題。 使三次風測溫熱電偶使用壽命延長的同時也改善了生產環境，為水泥系統中篦冷機清潔低成本運行奠定了基礎，也降低了員工的勞動強度，減少了備件的損耗。
