【摘要】該文以空壓機的變頻調速恒壓控制為例，介紹了變頻器中PID功能的特點和使用要點。變頻調速系統需要閉環控制時，應采用變頻器的PID調節功能。使用時須事先預置PID功能有效，并注意了解PID功能有效后的特.點，壓力變送器的接線方法，以及起動問題的解決等。還應注意變頻器里的P，是指比例增益;而外部PID調節器的P是指比例帶，兩者互為倒數。
拖動系統中采用變頻調速后，常有人反映，PID調節的效果往往不盡如人意。這里所說的PID調節，通常是指采用了變頻器以外的閉環控制功能，如PLC、工控機以及某些與傳感器結合的控制器等。究其原因是因?yàn)樽冾l器輸出頻率上升或下降的快慢嚴格地受用戶預置的“加速時間”和“減速時間”限制的。舉例說明如下:
當拖動系統在運行過程中，負載轉矩從TL:突然增加為TL2，如圖1(a)所示時，拖動系統的轉速?gòu)?/font>1200r/min瞬間下降為1140r/min，如圖1(b)所示。我們希望通過PID調節，系統本來應該在5ms內就恢復到原來的轉速1200r/min。然而，變頻器的加速時間已經預置為25s(指從零加速到1200r/min)，則電動機的轉速?gòu)?/font>1140r/min上升到1200r/min，需要1s。顯然，外部控制器的PID調節功能沒能滿足要求。
以上數據雖然有些夸大，但說明了問題的所在。其實，變頻器自身也有PID調節功能，凡是變頻拖動系統，只有在采用了變頻器的PID調節功能后，系統的閉環控制才比較理想。
本文以空氣壓縮機的恒壓控制為例，介紹變頻器在PID功能有效后的特點和使用要點。
1、變頻器在PID功能有效后的特點
1.1模擬量輸入端的目標信號和反饋信號

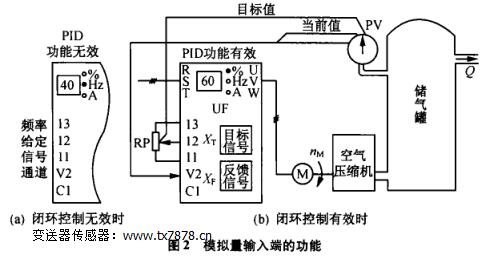

在一般情況下，變頻器的閉環控制功能是無效的。其模擬量輸人端，如圖2(a)中端子12, V2和C1的功能是頻率給定信號的輸人通道。如果有多個給定信號同時輸人時，必有一個是主給定信號，其余為輔助給定信號。
當變頻器的閉環控制功能預置為“有效”(PID功能有效)時，變頻器的模擬量輸人端中，可以選擇一個為目標信號Xt，的輸人通道;其余輸人端中，可選擇一個為反饋信號X。的輸人通道，如圖2 (b)所示。
目標信號也可以通過鍵盤給定，則所有的模擬量輸人端都可以作為反饋信號的輸人通道。
1.2顯示屏的顯示數據
當PID功能無效時，顯示屏上顯示的是變頻器的運行數據，如頻率、電流、電壓等，與顯示數據相關的單位指示燈點亮，如圖2 (a)所示。而當PID功能有效時，顯示屏上顯示的是與目標信號或反饋信號成正比的百分?jǐn)?shù)，如圖2 (b)所示。
1 .3加、減速取決于PID的運算結果

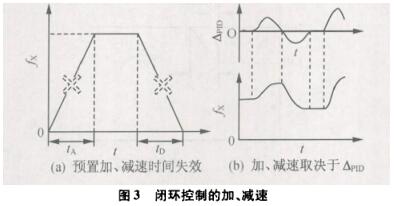

當變頻器預置為PID功能有效后，原來預置的加速時間和減速時間均失效，如圖3 (a)所示。其輸出頻率的上升或下降，以及上升、下降的快慢，完全取決于PID運算的結果△PID。如圖3(b)所示:當△PID =0，輸出頻率將不發生變化;當△PID>0，輸出頻率將上升，△PID大、頻率上升得快;當△PID<0，輸出頻率將下降，△P1D的覺對值大，頻率下降的快。
2變頻器在PID功能有效后的使用要點
2.1目標信號用百分?jǐn)?shù)表示
因?yàn)樽冾l調速系統中，被控制的物理量是各不相同的(如壓力、溫度、流量、真空度等)，即使是相同的物理量，又因?yàn)閭鞲衅鞯牧砍滩煌�，以及傳感器輸出的信�?hào)不同(電壓信號或電流信號)等原因，目標值不可能用具體的物理量來表述，而只能用百分?jǐn)?shù)來表述。
2.2描述目標值的基本方法
當被測的物理量等于目標值時，傳感器輸出的反饋信號，就等于目標信號。

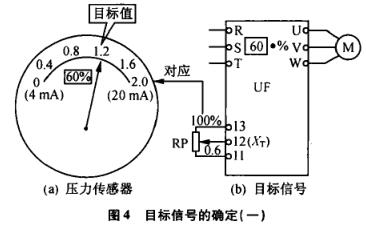

假設某空氣壓縮機的目標壓力為1. 2 MPa，如壓力傳感器量程為2 MPa，則當實際壓力達到目標值時，因?yàn)?/font>1. 2 MPa是滿刻度的60%，所以，反饋信號等于60%，如圖4 (a}所示。目標信號就是60%，如圖4 (b)所示。
如壓力傳感器量程為5 MPa，則當實際壓力達到目標值時，因?yàn)?/font>1. 2 MPa是滿刻度的24%，所以，反饋信號等于24%，如圖5 (a)所示。目標信號就是24%，如圖5 (b)所示。
所以說，相同的目標壓力，如果壓力變送器的量程不同，目標信號也是不一樣的。
2.3壓力傳感器的接入
目前常用的壓力傳感器主要有兩種:遠傳壓力表和壓力變送器，分別說明如下:

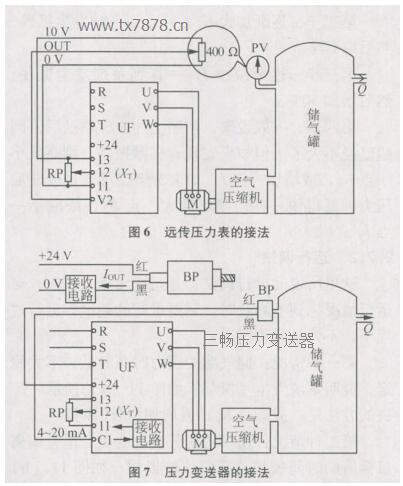

(1)遠傳壓力表。這種壓力表PV內部有一個電位器。電位器的滑動端與壓力表的指針相連，故滑動端的位置與指針指示的讀數相對應，如圖6所示。電位器的阻值大多是400歐姆，兩個固定端可以直接和目標值給定電位器的固定端并聯，也可以另用外部的(0一10 V)直流電源，其0v端與變頻器目標信號的0v端相接，則滑動端輸出的就是與實際壓力成正比的反饋信號，接到變頻器的反饋信號通道。這里的反饋信號是電壓信號，從V2端輸人。
(2)壓力變送器。壓力變送器BP是一種輸出信號與被測物理量成正比的測量?jī)x器。其輸出信號大多是電流信號，所需電源通常是直流24 V，變頻器一般都為用戶提供+24 V的直流電源，如圖7所示。
壓力變送器的輸出端只有兩根線:紅線接電源的“+24 V"，黑線與電源的0v之間，串聯電流信號的接收電路，如圖7的上部所示。具體到變頻器，則壓力變送器的黑線只需接到反饋信號輸人端，如圖7中C1端，電流信號的接收電路在變頻器內部的C1和11 (0 V端)之間。
2.4 PID的控制邏輯
對于空氣壓縮機來說，當實際壓力小于目標壓力時，要求變頻器的輸出頻率上升，即:
XF<XT →fX↑
式中:XF—反饋信號，與壓力的當前值成正比，%
XT —目標信號，與壓力的目標值成正比，%
fX—變頻器的輸出頻率，Hz

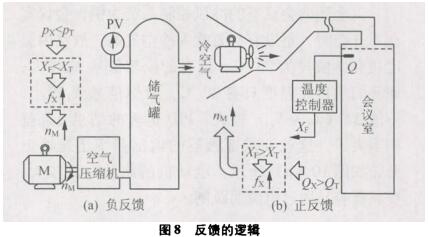

這種情況稱為負反饋。也有的書上根據:fX↑->XF↑的特點，稱為正邏輯，如圖8 (a)所示
圖8 (b)【θT為目標溫度(℃);θX為實際溫度(℃)】是會議室溫度控制的例子。該會議室
使用閉環控制時，對于控制邏輯，一定要分辨清楚，否則達不到控制要求。
2.5比例增益和比例帶互為倒數
還有一個必須注意的問題，是關于P的概念。變頻器中的P，是指比例增益，或稱放大倍數，用Kp表示;而其他裝置中的P，常常是指比例帶，意思是在上、下限相同的情況下，按比例變化的區間，數值上與Kp正好互為倒數。
P=1/Kp
式中:P—比例帶
Kp—比例增益

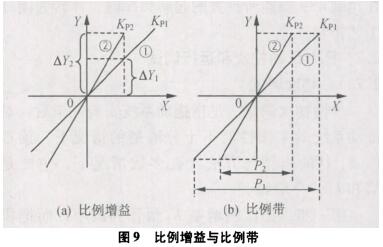

如圖9 (a)中，當自變量X改變?cè)隽俊?/font>X時，曲線①的函數增量為△Y1，而曲線②的函數增量為△Y2。假設:
△Y2>△Y1
則曲線②的比例增益比曲線①大:
KP2>Kp1
但在函數的變化范圍相同的前提下，比例增益大者，按比例變化的區間(比例帶P2)則小，如圖9 (b)中曲線②所示;反之，比例增益小者，按比例變化的區間(比例帶P1)則大，如圖9 (b)中曲線①所示。
故有：KP2>Kp1→P2 <P1
2.6閉環控制的起動功能

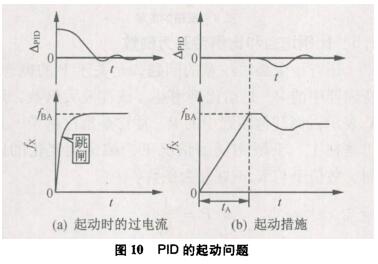

以上述的會議室的冷風控制系統為例，會議室在不開會時，是沒有必要吹人冷空氣的，故室內溫度較高，假設為35℃，這時的反饋信號XF較大;而我們的目標溫度只有2090，目標信號XT較小，差值△X(XT一XF)較大，PID運算的結果△PID就相當大了。這就要求變頻器的輸出頻率迅速地上升，如圖10 (a)所示，電動機的起動電流較大，變頻器容易因過電流而跳閘。
為此，各種變頻器都專門設置了“PID有效時的起動功能”:在剛開始起動的過程中，令加速時間有效，或者另行設置加速時間，如圖10 (b)所示。舉例如下:
(1)安川CIMR一G7 A系列變頻器。功能碼b5-17用于預置“PID指令用加減速時間”。當PID功能有效時，其起動過程中的加、減速時間將由b5 -17功能好立決定。
(2)西門子430系列變頻器。功能碼P2293為" PID上升時間”，用于起動時防止因加速太快而跳閘。
(3)丹佛斯VLT5000系列變頻器。功能碼439為“工藝PID起動頻率”，當收到起動信號時，變頻器將轉人開環控制方式運行，按加速時間加速。在達到439功能所預置的起動頻率時，才轉為閉環工藝控制。
2.7 P、I、D的初次和運行調試
2.7.1初次調試
所謂初次調試，是指拖動系統安裝完畢后，對拖動系統的工作性能不十分清楚的情況下，預置P、I、D的步驟與方法(在多數情況下，主要是Kp和I)，介紹如下:
地衣步，把比例增益K，預置到#小，而把積分時間I預置到20一30S。
第二步，逐漸加大Kp，一直到系統發生振蕩，
然后取其半。
第三步，逐漸減小I，一直到系統發生振蕩，然后增加50%。
第四步，一般說來，按照上述步驟調試后，問題已經不大了。但如果發現有輕微振蕩，則略減小一點Kp，或增加一點八如果希望在用氣量改變后壓力恢復得快一些，則略增大一點Kp，或減小一點I。
2.7.2運行調試
這里所說的運行調試，是指在實際工作中，對運行情況感到不滿意時，需要進行的調試。運行過程中，不外是兩種情況:

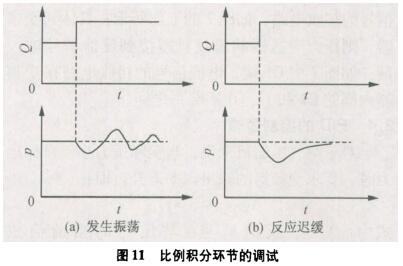

地衣種情況:儲氣罐的壓力時高時低，不大穩定，說明系統發生了振蕩，如圖11 (a)所示。解決的方法是:或減小Kp，或增加積分時間I。
第二種情況:用戶的用氣量改變后，壓力偏離目標值的時間較長，反應比較遲緩，如圖11 (b)所示。解決的方法是:或增大Kp，或減小積分時間I。
實踐證明，在變頻調速拖動系統中，利用變頻器自身的PID調節功能來實現閉環控制，效果是比較理想的。
3結語
變頻器具有十分完善的PID調節功能，變頻調速拖動系統需要閉環控制時，應采用變頻器的PID調節功能。使用時須事先預置PID功能“有效”，并注意了解PID功能有效后的特點，壓力變送器的接線方法，以及起動功能的解決等。除此以外，還應注意，變頻器里的P，指的是比例增益，而其他PID調節器里的P，常常是指比例帶，兩者互為倒數。
