１　 電石料倉料位計的選型要求

電石加料車間具有高塵、現場大電動機的強磁輻射和防爆要求高等特點，無法使用高端和較精密的測量?jī)x器；且電石料倉為敞口式，無法充氮保護，硫化氫和磷化氫氣體以及附著的電石灰渣會導致儀器腐蝕，使料位傳感儀器的選擇范圍較小。常用的電石料倉料位計有如下 ４ 種。

（１ ）接觸式雷達／超聲波料位計。其具有檢測靈敏度高、能精que測量料位且儀器不與物料直接接觸而免受損壞等優點；但存在探頭易結垢、控制器易受電磁干擾且進出料時存在擾動等缺點。



（２ ）電容式料位計。其可以實測料位，但在料倉進出料時揚起的大量電石灰會被電極吸附，且電石是由焦炭和石灰熔煉而成，其中存在焦油，會隨灰塵牢牢黏附在電極上，使儀器無法正常使用。



（３ ） γ 射線料位計。其存在輻射問題，且投資和維護檢測費用較大。

（４ ）阻旋式料位計。其廣泛用于現代工業生產過程的倉儲部分，用來對無壓容器的粉狀及顆粒狀固體物料進行物位監測或控制，具有結構合理、性能可靠、使用維護方便、性?xún)r(jià)比高等諸多優點。電石在空氣中極易灰化，四川地區空氣比較潮濕，電石灰化速度較快，電石周?chē)鷷?huì)聚集大量的乙炔氣體，帶來安全隱患。為保證生產安全并減少電石的揮發損耗，通常電石儲存料倉體積都不能太大，且需要間歇加料，因此料位的控制非常重要。電石料倉是一種敞口式容器，只需對物料的上限進行限位。

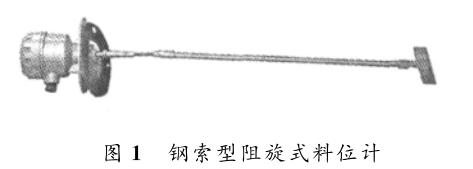

根據現場的具體情況，四川金路樹脂有限公司選擇了鋼索型阻旋式料位計（結構如圖 １ 所示），可對敞口式容器內的塊狀或顆粒狀物料進行料位上限監測和控制，其鋼索軟軸結構能有效防止電石沖擊。該料位計還具有調節檢測靈敏度的５檔裝置，可適應不同密度物料的需要；并采用了過載保護裝置，有效地避免了因使用不當或非正常外力對電動機及減速器所造成的損壞，符合電石料倉料位控制要求。

２　 阻旋式料位計應用原理

阻旋式料位計主要原理是采用機電位控原理接觸測量料位。料倉內葉片部位無料時，料位計通電，調試指示燈亮，葉片逆時針旋轉；料倉內葉片部位有料時，葉片旋轉受阻，控制開關信號輸出，輸送機停止向料倉加料，并隨即斷開料位計電動機電源，此狀態一直維持

到葉片部位無料，料位計自動復位，電動機電源接通，指示燈亮，葉片開始旋轉，控制信號切換。鋼索型阻旋式料位計主要技術指標如下：葉片轉速， １．８ｒ ／ ｍｉｎ ；介質密度 ≥０．２ ｇ／ ｃｍ３ （較大葉片）；靈敏度，５檔可調（機芯）；環境溫度， －１０～８０℃ ；供電電源， ２２０Ｖ ；耗電功率 ＜３ Ｗ ；輸出信號，開關信號；接點容量，２２０Ｖ ， ３Ａ ；物料溫度， －３～３０℃ ；安裝方式，電石料倉頂部槽鋼架設垂直安裝。



３　 阻旋式料位計在電石料倉上的應用特點

① 采用接觸測量，結果真實、準確、可靠，安裝使用方便。

② 即安即用，由于其內部沒有復雜的電子元件及放大電路部分，因此不受現場大電動機磁輻射的干擾，安裝后wuxu調試及設置即可長期使用。

③ 具有很強防抖性能，在料倉進料和下料震動較大時，也不會發出錯誤信號。

④ 具有雙重保護功能。過載保護功能可避免葉片受進料電石沖擊擁堵而損壞電動機；自動保護功能使料位器在料倉有料葉片旋轉受阻時斷電不工作，保護電動機并能有效延長其使用壽命。

⑤ 不受電石粒度、形狀、密度、黏附性灰渣和焦油等的影響。

⑥ 具有很強的防塵密封性能，即使在進出料時的高濃度電石粉塵環境下，粉塵也無法進入模盒。

⑦ 抗震防松結構可有效避免部件松動及滑脫。

⑧ 主要裸露部件均采用優質不銹鋼鋁合金材料，使其具有優良的抗腐蝕性和耐磨性能。

⑨ 性?xún)r(jià)比高。



４　 應用中存在的問題

（１ ）阻旋式料位計結構簡單，不能測量料位實際數值，且接觸電石物料的探桿為彈性軟軸（曲變鋼索），其經常處于彎曲狀態，久而久之會無法復位。

（２ ）阻旋式料位計需要２２０Ｖ交流電，電纜需隨儀器架設到料倉內部。由于料倉內和現場作業環境復雜，可能會造成電纜和料位計被物料刮擦、碰撞；且由于料倉內的防爆要求極高，使用 ２２０Ｖ 交流電的料位計及電纜必須具備較高的安全和防爆性能，因此使用時間較長后容易出現安全問題，四川金路樹脂有限公司就因此曾出現過現場電纜漏電問題。



（３ ）由于現場灰塵較大，料位計安裝后不久就會被厚厚的積灰覆蓋，且儀器架設在料倉內略偏離進料口的位置，巡檢和維護非常不便。

（４ ）電石料倉料位處于限位的時間相對較少，料位計電動機大部分時間處于運轉狀態，影響使用壽命；且電動機發生故障時可能會發熱，給料倉安全造成影響，需定期進行保養。



５　 結語

阻旋式料位計使用效果較好，但筆者認為其潛在缺點仍不可忽視，在沒有新的、經濟可靠的料位計取代阻旋式料位計之前，需加強對其巡檢和保養工作，以確保電石料倉的安全。
