摘 要：彈簧管式壓力表是測量壓力的常用設備，在實際生產中具有較高應用價值。但該表受安裝、操作以及環境等因素影響，容易出現故障，導致壓力表指示不準確。文章在簡單闡述彈簧式壓力表工作原理的基礎上，分析壓力表常見計量檢測問題，并提出相關的解決對策，以供參考。Ev4壓力變送器_差壓變送器_液位變送器_溫度變送器
彈簧式壓力表由彈簧管、齒輪、曲柄滑塊、指針、刻度盤等構成，常被用于測量液體、氣體壓力，因此，保證彈簧管壓力表正常工作，指針指示準確，具有重要的現實意義。
1 彈簧管式壓力表及計量檢測問題
1.1 彈簧式壓力表工作原理

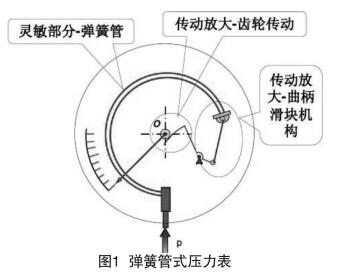

彈簧管式壓力表的構成如圖1所示，該壓力表的工作原理為：儀表中的彈簧管靈敏度較高，在壓力作用下管末端發生位移，該位移通過曲柄滑塊被轉化為曲柄的轉角。同時，內部的齒輪機構放大曲柄轉角，帶動指針偏轉，指示壓力數值，人們觀察指針指示的數據便可得知壓力值。
1.2 彈簧管式壓力表計量檢測問題
彈簧管式壓力表長時間使用，并受所處環境以及操作不規范等因素影響，容易出現一些計量檢測問題，導致指針偏轉不正確。研究發現，該表常見計量檢測問題主要體現在幾個方面。
（1）壓力表無指示。使用彈簧管式壓力表測量作業時指針不偏轉或稍微擺動后指示歸零，無法開展正常的檢測作業。研究發現，引起該種情況的原因有：彈簧管式壓力表所處環境粉塵較多，且未采取可靠的防塵措施，導致大量灰塵聚集在彈簧管中，管道被阻塞，導致壓力表不能正常工作。彈簧管式壓力表使用時間長久，內部齒輪嚴重磨損，嚙合程度差，即便有壓力存在，也不能正常顯示。內部存在大量粉塵，齒輪轉動時的阻力增大，指針擺動后不能正常運動，指向零刻度。
（2）指針遲鈍或大幅度跳動。彈簧管式壓力表出現指針遲鈍或大幅度跳動原因有：壓力表中傳動元件受油污或粉塵影響，無法正常轉動，出現指向遲緩現象。另外，與指針相連的夾板或指針自身受損彎曲，也會引起指針轉動遲緩。壓力表中連桿和自由端連接不牢固，引起指針不規則跳動。被檢測介謘hou隕硌沽Τ魷忠歡úǘ�，单位时间脑懩流量不稳定，蒂Z輪剛肫搗碧?/div>
（3）檢測后指針不歸零。檢測工作完成后，指針仍指向某刻度不回歸至零度，引發原因有：檢測前未對壓力表進行調零，結果檢測完成后指針只是回到原來位置，并不指向零刻度。游絲轉矩較標準值低，有壓力時能夠正常轉動，當檢測完成后轉矩力度不夠，無法回到初始位置。壓力表內部結構變形，導致傳動齒輪之間的摩擦力增大，檢測完成后壓力消失，齒輪回轉動力不足，導致指針無法指向零刻度。
2 彈簧管式壓力表檢測問題解決對策
為防止彈簧管式壓力表出現故障，不能正常檢測介質壓力，應用單位應提高認識，積極采取有效對策，預防常見問題的發生，保證壓力表正常、穩定工作。
2.1 認真落實壓力表維護工作
做好彈簧管式壓力表日常維護工作，不僅能及時發現與處理異常，保證其正常工作，而且可延長其使用壽命，因此，要求應用單位將壓力表的維護工作作為工作重點加以落實，具體應注重以下內容的落實。
shou先，完善日常維護工作制度。為保證及時發現與解決彈簧管式壓力表出現的異常，要求應用單位制定明確、完善的壓力表維護工作制度，確保維護工作全面進行，不放過任何可能影響壓力表正常工作的因素。一方面，要求維護人員明確壓力表維護工作內容，詳細掌握壓力表所處位置及環境情況，發現異常嚴格按照規范要求拆卸、安裝。安裝完成后還應進行校準。另一方面，及時優化維護工作制度內容，剔除太過寬泛的內容，盡量細化制度內容，給維護工作的開展提供依據。其次，做好日常維護工作監督。為保證彈簧管式壓力表維護工作的認真落實，應用單位應做好維護工作監督，派相關人員認真檢查維護工作質量，以及維護工作內容，防止維護人員遺漏維護內容，或不能及時發現潛在的問題。#后，提高維護工作專業水平。彈簧管式壓力表應用單位應積極采取措施，不斷提高維護人員專業水平及不良問題的識別能力，及時采取措施加以處理。一方面，定期開展彈簧管式壓力表維護技能培訓活動。應用單位邀請經驗豐富的技術人員，為廣大維護人員講解維護壓力表時應注意的問題，使其能夠準確判斷壓力表可能存在的異常，防止壓力表故障的進一步蔓延。另一方面，開展彈簧管式壓力表維護工作大練兵活動。為提高維護人員動手實踐能力，進一步提升專業技能水平，應用單位應定期開展維護工作大練兵活動，為維護人員準備相關型號的彈簧管式壓力表，要求維護人員模擬維護工作進行檢查、拆卸、安裝等訓練。同時，要求維護人員相互討論、學習他人長處。
2.2 研究常見問題解決對策
彈簧管式壓力表常見故障，給其正常運行造成的影響不容小視，如不能及時發現與處理甚至?xí)l(fā)安全事故，因此，應用單位應針對壓力表出現的常見問題，分析發生原因，采取針對性對策加以處理。
（1）指針無指示的解決對策。為保證壓力表指針的正常指示，技術人員應結合壓力表所處的環境，定期對壓力表的健康情況進行檢查，使用專業儀器清理壓力表內部污垢，確保彈簧管處于通暢狀態。同時，注重檢查壓力表內部元件磨損情況，如發現相關元件嚴重磨損應及時上報，更換新的壓力表。另外，注重調整扇形齒輪，確保齒輪嚙合良好，摩擦力大小適中。
（2）指針遲鈍或大幅跳動的解決對策。技術人員應檢查壓力表齒輪、傳動件等是否存在污垢、粉塵等，如存在及時進行清理。同時，為減小摩擦力，可使用鐘表油適當潤滑。注重調節連接桿與自由段的連接，確保其能正常、靈活運作，尤其連接兩者的螺絲松緊力度得當，不能過緊影響指針的正常轉動。另外，發現指針或夾板彎曲時應使用工具進行校正，保證夾板與指針軸平直。針對介質壓力變化引起的壓力表指針表跳動，可將閥門開關調小，降低壓力波動給壓力表造成的不良影響。
（3）指針不歸零的解決對策。為保證檢測完成后壓力表指針正常歸零，可采取的解決措施有：適當調整傳動齒輪，確保齒輪間隙合理，防止齒輪間的摩擦力過大，保證檢測結束后指針能夠正常歸零。同時，注重調節游絲轉矩，確保力度得當，無壓力時指針能夠正常歸零。另外，使用彈簧管式壓力表時養成良好習慣，每次使用前應檢查指針是否正常，是否指示零刻度，未指向零刻度時應及時調整。
3 結語
為保證彈簧管式壓力表正常工作，應用單位使用壓力表時應明確其工作原理，做好常見問題的研究，積極采取相關對策加以處理，避免不良問題的發生，為壓力表正常、穩定工作做好鋪墊，本研究得出以下結論。
（1）彈簧管式壓力表結構并不復雜，工作原理簡單，使用中受多種因素影響容易出現指針不能正常指示的情況，包括指針無指示、指針遲鈍或大幅度跳動以及檢測后指針不歸零，給檢測工作帶來較大不良影響。
（2）為保證彈簧管式壓力表正常工作，一方面，要求應用單位積極完善壓力表日常維護工作制度，督促維護人員認真落實維護工作，及時發現與處理壓力表存在的異常。另一方面，認真分析壓力表常見問題發生原因，總結常見問題的解決對策，不斷提高壓力表故障排除效率，降低其給正常檢測活動造成的不良影響。
