摘要:以筆者自己研發的設備對電動差壓變送器使用兩種常用方法進行校準，經Z值法評定，兩種方法均可滿足規程要求，但已達到了評定的臨界預防準則。因此，對于現場使用中對精度要求較高的場合，應注意選取低壓端通工作壓力的校準方法。qTO壓力變送器_差壓變送器_液位變送器_溫度變送器
1引言
差壓變送器分為電動和氣動兩種，其根本的區別在于差壓信號的傳輸形式。氣動差壓變送器的作用是把差壓信號轉變成0.02~O.1MPa的氣壓信號進行傳輸，電動差壓變送器的作用是把差壓信號轉變成4-2OmA的電信號進行傳輸。
電動差壓變送器有高壓容室和低壓容室兩個壓力測量接口，一般情況下只有當高壓容室壓力大于低壓容室時差壓變送器才能測量。
2、電動差壓變送器工作原理

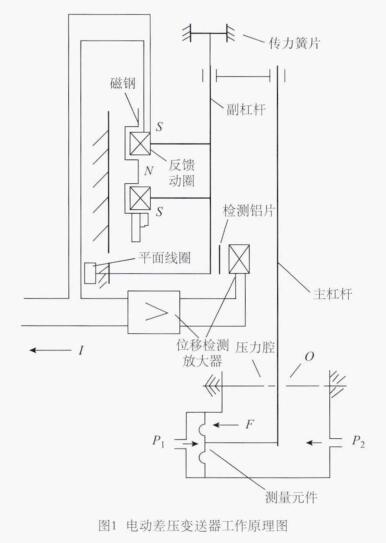

電動差壓變送器工作原理如圖1所示。測量元件把被測差壓轉換成相應的測量力F，這個力通過主杠桿2，使主杠桿以O(shè)為支點逆時針方向偏轉;主杠桿又通過傳力簧片9使副杠桿6以順時針偏轉，從而改變了檢測鋁片4與平面線圈10之間的相對距離。檢測鋁片的位移，經位移檢測放大器5轉換成直流電流輸出。
與該直流電流對應的反饋動圈8固定于副杠桿上，并處于一個磁鋼7的磁場之中，所以在放大器輸出電流的作用下，反饋動圈8會產生一個作用于負杠桿的電磁反饋力Fr。當測量力Fd與電磁反饋力Ft對杠桿系統所形成的力矩達到平衡時，杠桿系統就停止偏轉而回到接近于原來的位置上。這時，通過位移檢測放大器輸出一個可反映被測差壓大小的電流值I.
3電動差壓變送器的校準
3.1電動差壓變送器校準標準
電動差壓變送器或其它差壓變送器的校準還沒有單好的校準規范，目前主要依據JJG 882-2004《壓力變送器檢定規程》，由于此規范主要是以壓力變送器為主，而將電動差壓變送器作為壓力變送器的一種被覆蓋進去了，但電動差壓變送器的基本誤差試驗和靜壓影響試驗兩個試驗項目其校準方法與壓力變送器是有區別的。
JJG 882-2004《壓力變送器檢定規程》中規定大氣壓力可以作為差壓變送器靜態過程壓力(即圖I中的尸。端通大氣壓力);需要進行強制檢定的差壓變送器，其靜態過程壓力應保持在工作壓力狀態，即檢定或校準時圖1的尸，端應處于實際現場工作所處的壓力環境中。差壓變送器檢定接線圖，如圖2所示。
尸。端即低壓端都采取通大氣壓力的方法進行檢定，主要是由于現在的活塞式壓力計或者壓力控制器即使有多路輸出也無法對各路輸出壓力值的大小進行單好調節，標準器只能提供單一的壓力輸出，只能對P2端即高壓端提供標準壓力(如果需要在低壓端也加工作壓力，就需要同時使用兩臺標準設備校準電動差壓變送器，這樣就會給校準工作帶來很多不便)。由此非強檢范圍內使用的電動差壓變送器還可以勉強符合JJG 882-2004的要求，但強檢范圍內的電動差壓變送器的基本誤差就無法按照規程要求進行校準。
規程要求差壓變送器靜壓影響的校準也需要在差壓變送器的低壓端輸入靜態過程壓力，由于現行校準設備的缺陷，輸出口無法輸出不同的標準壓力值，靜壓影響校準中的量程變化的校準試驗無法開展。
