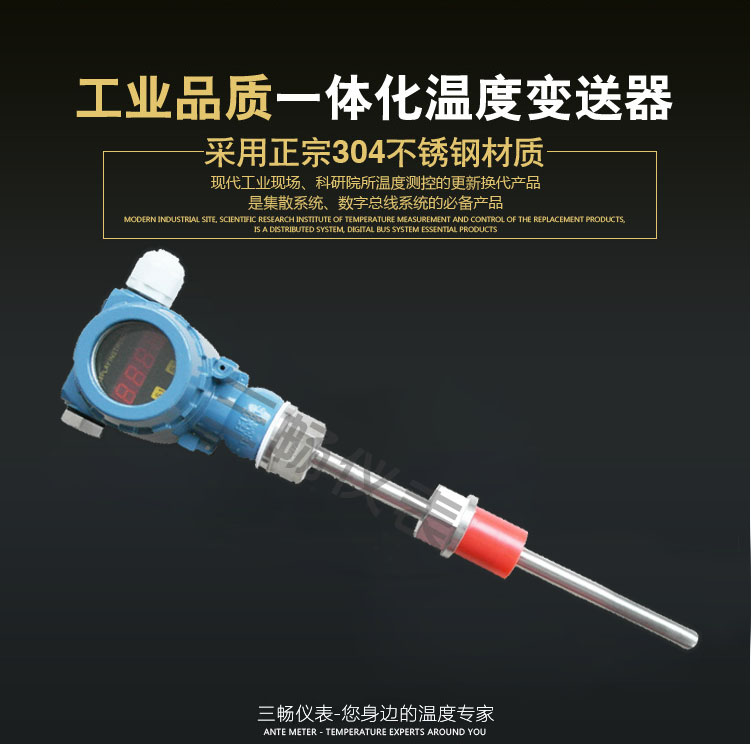

熱電阻溫度變送器

SBWZ-2460熱電阻溫度變送器、SBWZ-2160熱電阻溫度變送器熱電偶、熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送器單元。它采用二線制傳送方式（兩根導線作為電源輸入，信號輸出的公用傳輸線）。將熱電偶、熱電阻信號變換成與輸入信號或與溫度信號成線性的4～20mA的輸出信號。

SBWZ-4460熱電阻溫度變送器可以安裝于熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用于冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。

l 采用硅橡膠密封結構、因此耐震，耐濕、適合在惡劣現場環境中安裝使用。

l 現場安裝于熱電偶、熱電阻的接線盒內，直接輸出4～20mA，這樣既省去昂貴的補償導線費用，又提高了信號長距離傳送過程中的抗干擾能力。

l 變送器具有輸入端開路指示功能，熱電偶溫度變送器具有冷端溫度自動補償功能。

l 精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。

l 應用面廣，既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝在檢測設備中。

l 智能型溫度變送器可使用ZBT通訊設備、一臺386或更高級的PC機，設置變送器的型號、分度號及被測溫度的量程范圍。

l 數顯型溫度變送器可按用戶實際需要調整變送器顯示屏的顯示方向。

□SBWZ-2260_SBWZ-4460_SBWZ-2860熱電阻溫度變送器主要技術參數

輸入：熱電偶 K型、E型、B型、S型、T型、J型、N型

熱電阻 Pt100 Cu100 Cu50(三線制或四線制)

輸出：在量程范圍內輸出4～20mA直流信號。與熱電偶輸入的毫伏信號成線性;與熱電阻的輸入電阻信號成線性。或與溫度信號成線性。

隔離溫度變送器，輸入與輸出相隔離，隔離電壓為0.5KV增加抗共模干擾能力，更適合計算機聯網使用。

基本誤差：*±0.5%FS

傳送方式：二線制

顯示方式：（數顯型）LCD四位顯示，熱電偶開路時顯示E……標志且輸出大于20mA。

工作電源：變送器工作電源電壓#低12V，#高35V，額定工作電壓24V。

負 載：極限負載電阻按下式計算：RL(max)=50(Vmin-12)

（即24V時，負載電阻可在0～600Ω范圍選擇用）額定負載250Ω。

熱電阻溫度變送器正常工作環境：

a)環境溫度－25℃～80℃（常溫型）－20℃～70℃（數顯型）

b)相對濕度5%～95%

c)機械振動f≤50Hz，振幅<0.15mm

d) 周圍空氣中不含有對鉻、鎳鍍層、有色金屬及其它合金起腐蝕作用的介質。

環境溫度影響：≤0.05/1℃

注：“。”用戶有特殊需要，可提供允許誤差為±0.2％的協議產品。

□SBWZ-2460熱電阻溫度變送器型號表示

S	B	W	規格							內容
電動單元組合儀表	變送單元	溫度	R							熱電偶
			Z							熱電阻
			無							通用型
				－
					2					輸出與對應溫度呈線性
					4					輸出與對應輸入信號呈線性
					輸出性質	0				通用型
						熱電偶
						1				E鎳鉻－銅鎳
						2				K鎳鉻－鎳硅
						3				S鉑銠₁₀－鉑
						4				B鉑銠₁₀－鉑銠₆
						5				T銅－銅鎳
						6				J鐵－鎳銅
						8				N鎳鉻硅－鎳硅
						熱電阻
						1				Cu50
						2				Cu100
						4				Pt100
						傳感器	5			隔離型
							6			非隔離型
							電路類別	0		常規型
								1		智能型
								2		數顯型
								3		指針型
								4		智能數顯型
								5		智能指針型
								6		帶通訊協議
								器件類別	無	常規型
									T	專用型
									G	掛壁型
									D	導軌型
									安裝類型
S	B	W	□	-	□	□	□	□	□

□SBWZ-2460熱電阻溫度變送器型號規格

（常規型）溫度變送器規格表

型號	分度號	#大量程范圍℃	允許下限變化范圍℃	允許上限變化范圍℃	規定#小程（上限下限之差）
SBWR-2160	E	0～400 0～600
SBWR-2260	K	0～400 0～600 0～800 0～1000
SBWR-2360	S	600～1600
SBWR-2860	N	0～400 0～600 0～800 0～1100 0～1200
SBWR-4160	E	0～600	0～300	150～600	150
SBWR-4260	K	0～1100	0～300	400～1100	300
SBWR-4360	S	600～1600	0～800	1400～1600	600
SBWR-4460	B	600～1600	0～800	1400～1600	600
SBWR-4560	T	0～400	0～100	100～400	200
SBWR-4860	N	0～1200	0～300	400～1200	300
SBWZ-2160	Cu50	-50～150	-50～50	0～150	50
SBWZ-2260	Cu100	-50～150	-50～50	0～150	50
SBWZ-2460	Pt100	0～500	0～300	100～500	100
SBWZ-2460	Pt100	-100～200	-100～0	0～200	100
SBWZ-4460	Pt100	-200～500	-200～300	50～500	50

T（專用型）熱電阻溫度變送器規格表

型號

分度號

測量范圍℃

SBWR

-2160T

-4160T

0～400

0～500

0～600

100～300

200～400

200～600

SBWR

-2260T

-4260T

0～400

0～600

0～800

200～500

400～800

SBWR

-2460T

-4460T

Pt100

-50～0

-50～50

-50～100

-100～100

-50～200

0～50

0～100

0～300

0～400

300～500

（隔離型）溫度變送器規格表

型號	分度號	測量范圍℃
SBWR -4150	E	0～300 0～400 0～500 0～600 100～500 200～500 200～600
SBWR -4250	K	0～400 0～500 0～800 0～1000 0～1100 0～1200 200～500 300～600 200～800
SBWR -4250 -4450	Pt100	-50～50 -50～150 -50～200 -100～500 -100～200 -200～500 0～50 0～100 0～150 0～200 0～250 0～300 0～350 0～400 0～500 50～100 50～150 100～200 200～400

(智能型)熱電阻溫度變送器規格表

型號	分度號	#大量程范圍（℃）	允許下限變化范圍（℃）	允許上限變化范圍（℃）	#小量程范圍（℃）
SBWR－□16□	E	0～800	0～700	100～800	100
SBWR－□26□	K	0～1300	0～900	400～1300	400
SBWR－□36□	S	0～1600	0～1200	400～1600	400
SBWR－□46□	B	100～1800	100～1400	500～1800	400
SBWR－□56□	T	0～400	0～300	100～400	100
SBWR－□66□	J	0～600	0～500	100～600	100
SBWR－□86□	N	0～1300	0～900	400～1300	400
SBWZ－□16□	Cu50	-50～150	-50～100	0～150	50
SBWZ－□16□	Pt100	-220～700	-220～650	-150～700	50
