壓縮空氣流量計

概述

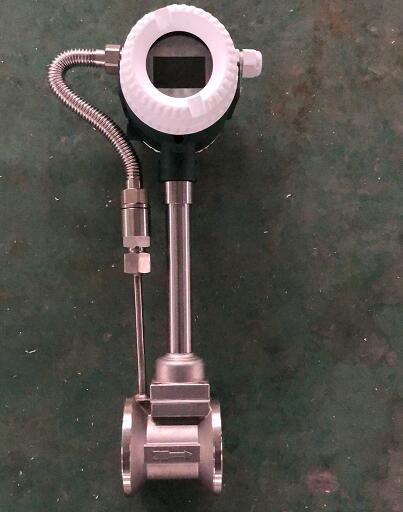

壓縮空氣流量計是根據卡門渦街理論進行工作的，可用于測量氣體、蒸汽、壓縮機空氣的流量。江蘇三暢儀表廠生產的SCLUG壓縮空氣流量表，有遠傳型，現場顯示型，溫壓自動補償型�？蓮V泛應用于化工、石油、冶金、輕工、環保、市政、電力等部門。

壓縮空氣流量計工作原理
壓縮空氣流量計的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比”。
流量計流通本體直徑與儀表的公稱口徑基本相同。如圖一所示,流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體，當被測介質流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離,在柱體下游便形成了交錯排列的兩列旋渦，即“渦街”。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比。
f=(sr*V)/d
式中:
ｆ── 柱體側旋渦分離的頻率(Ｈｚ);
Ｖ── 柱側流速(ｍ/ｓ);
ｄ── 柱體迎流面寬度(ｍ);

Ｓr ── 斯特勞哈爾數。是一個取決于柱體斷面形狀而與流體性質和流速大小基本無關的常數。

二、壓縮空氣流量計特點

1、壓縮空氣管道流量計精que度較高，液體測量精度為1.0%，氣體測量精度為1.5%。

2、無活動部件，無磨損，結構簡單，長期穩定。

3、壓損小，約為孔板流量計的1/4

4、安裝方式靈活，可水平，垂直和不同角度傾斜安裝

5、采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。

6、采用消擾電路和抗震動傳感頭，具有一定抗壞境震動性能

7、溫壓補償一體化設計。

8、電流輸出均為電隔離型，具有良好的共模干擾抑制能力。

9、同時顯示流量值與累積流量值，溫度、壓力值，不必輪流切換。

壓縮空氣流量計局限性:

(1)壓縮空氣流量計不適用于低雷諾數(Ren≤2×104)測量，在高黏度、低流速、小口徑情況下應用受到限制。

(2)管道有振動的場所應選用耐振檢測方式的儀表。

(3)旋渦分離的穩定性受到沈速分布畸變和旋轉流的影響，應根據上游側不同形式的阻流件配置足夠長的直管段，一般可參照節流式差壓流量計的直管段長度要求安裝。

(4)與渦輪流量計相比，儀表系數較低，分辨率低，且口徑越大越低，一般應用于中小口徑(DN25~DN300)。

(5)儀表在脈動流、混相流中應用尚缺試驗數據。

壓縮空氣流量計的選型和使用是用好流量計的關鍵環節。目前國內壓縮空氣流量計使用情況不是很理想的主要原因是選型不當，使流量計沒有工作于儀表流量范圍的中、上區域(儀表信號質量好，精que度高，具有較好的抗振動性能)，有些由于管道沒有充滿介質，用戶不愿意縮管，甚至超出了所選流量計的使用范圍，無法測量。

壓縮空氣流量計的儀表口徑及規格要遵循以下原則進行選擇:

(1)明確流體的名稱、組分。

(2)明確工作狀態的#大、常用、#小流量。

(3)明確#高、常用、#低工作壓力和工作溫度。

(4)工作狀態下介質的黏度。

(5)根據被測流體狀態的不同(液體、氣體、蒸汽)進行儀表流量范圍、口徑大小的計算與選擇。

壓縮空氣流量計的技術參數

儀表型號	SCLUG-N	SCLUG-A	SCLUG-B	SCLUG- C	SCLUG- D1/D2
信號輸出	脈沖	4-20mA	無	4-20mA	可選4-20mA或脈沖
供電電源	24VDC±15%	24VDC±15%	鋰電池	24VDC±15%	24VDC±15%和鋰電池
通訊接口	無	無	無	可選RS485	可選RS485
精度等級	液體：1.0級氣體：1.0級蒸汽：1.5級		液體：1.0級氣體：1.0級蒸汽：1.5級		液體：1.0級氣體：1.0級蒸汽：1.5級
顯示器	無		有		有
儀表材質	304SS		304SS		304SS
防爆等級	可選ExiaIICT5或ExdIIBT6		可選ExiaIICT5或ExdIIBT6		可選ExiaIICT5或ExdIIBT6
防護等級	IP65		IP65		IP65
整機功耗	＜1W		＜1W		＜1W
儀表通經	DN15~DN300		DN15~DN300		DN15~DN300
安裝方式	法蘭夾持或一體化法蘭連接		法蘭夾持或一體化法蘭連接		法蘭夾持或一體化法蘭連接
耐壓等級	可選1.6MPa或2.5MPa		可選1.6MPa或2.5MPa		可選1.6MPa或2.5MPa
介質溫度	-40℃~250℃、-40℃~350℃		-40℃~250℃、-40℃~350℃		-40℃~250℃、-40℃~350℃
環境溫度	-20℃~60℃		-20℃~60℃		-20℃~60℃

壓縮空氣流量計的流量范圍

儀表口徑	液體流量范圍(m3/h)	氣體流量范圍(m3/h)
15	1.2-6.2	2.8-12
20	1.5-10	5-40
25	1.6～16	8.8-55
40	2～40	27～205
50	3～60	35～380
80	6.5～130	86～1100
100	15～220	133～1700
150	30～450	347～4000
200	45～800	560～8000
250	65～1250	890～11000
300	95～2000	1360～18000
(300)	100～1500	1560～15600
(400)	180～3000	2750～27000
(500)	300～4500	4300～43000
(600)	450～6500	6100～61000
(800)	750～10000	11000～110000
(1000)	1200～1700	17000～170000
>(1000)	協議	協議

六、確定傳感器的結構

1、連接方式：法蘭卡裝式（表體不帶法蘭）或法蘭連接式（表體本身帶法蘭）。一般建議選用法蘭卡裝式，因為其結構緊湊，價格低，而且供貨周期短。

2、結構類型：一體式結構和分體式結構。一般采用一體式結構，只有在特殊場合下采用分體式結構（如：介質溫度高時、環境溫度或濕度高時、帶現場顯示為讀數方便時）。

3、顯示方式：無現場顯示、帶現場顯示和只帶現場顯示�，F(xiàn)場顯示是指在表頭上裝有液晶顯示器，可顯示累積流量、瞬時流量等參數。

4、信號輸出方式：脈沖信號輸出和4～20mA標準電流信號輸出。一般情況下建議采用脈沖信號輸出，因為脈沖信號直接與漩渦脫落頻率相對應，不需轉換，具有*的累計精度；同時，在通常的傳輸距離內，脈沖信號傳輸效果較好。標準電流信號輸出一般用于與終端或控制系統組成流量測量系統。

5、防爆形式：非防爆型和本安防爆型。如果被測介質是易燃易爆物質或測量環境存在易燃易爆物質，應選用防爆型。

渦街流量計

1、密度補償：

在測量蒸汽的質量流量時，由于其密度隨著溫度和壓力的變化而變化，所以要隨時對蒸汽進行補償，要用鉑熱電阻和壓力變送器與渦街傳感器共同組成質量流量測量系統。無任是測量飽和蒸汽還是過熱蒸汽，如果溫度和壓力比較穩定，為降低設備成本，也可以根據工況狀態，用設定固定值的辦法補償密度。其它介質可根據實際情況組成質量流量測量系統。

2、智能流量積算儀的選擇：

只要求顯示參數，可選擇數碼顯示或液晶顯示的智能流量積算儀；需要追溯歷史數據，帶有記憶功能，應選用智能流量結算無紙記錄儀；測量飽和蒸汽，應選擇帶溫度自動補償密度或壓力自動補償密度的流量積算儀；測量過熱蒸汽，應選擇帶溫度和壓力同時補償密度的流量積算儀；采用遠程通訊，智能流量積算儀應考慮帶有RS485或RS232通訊接口；要求與控制系統組成流量測量系統時，智能流量積算儀應帶4～20mA標準電流信號輸出接口；

在需要時，應配置后備電源，以便突然停電時儀表能夠正常計量。在需要時，應配置儀表箱，將智能流量積算儀放置其中，儀表箱帶鎖，使智能流量積算儀的設置參數不可隨意調整，具有防盜功能，同時，在儀表箱內裝有保護電路，起到對智能流量積算儀的保護作用。

3、遠程監控：在需要多點計量，分布面積較大，需要實時監測時，可采用GSM/GPRS通訊網絡或無線專網遠程流量監測系統，實現對各管路流量的實時監測和管理。

4、傳感器的口徑的確定：傳感器的口徑不同，其測量范圍不同，而每一種口徑其測量范圍又隨著被測介質的種類和工況溫度、壓力的變化而變化，shou先確定介質在工況下。

五、壓縮空氣流量計選型圖譜：

型號	口徑
SC-LUG	15~300
		代號	功能
		N	無溫壓補償
		Y	有溫壓補償
			代號	連接方式
			L1	法蘭卡裝式
			L2	法蘭連接式
				代號	輸出信號
				F1	二線制4-20mA輸出
				F2	三線制4-20mA輸出
				F3	RS485通訊接口
					代號	測量介質
					J1	液體
					J2	氣體
					J3	蒸汽
						代號	介質溫度
						T1	常溫
						T2	高溫
						T3	蒸汽
							代號	壓力MPa
							P1	1.6
							P2	2.5
							P3	4.0
								代號	供電方式
								D1	內部3.6V
								D2	DC24V
