(3)容器壁放氣量

    已知:材料302不銹鋼(1Cr18Ni9)出氣率ρ10h=4×10－7Pa·L/(s·cm2)所以容器壁Q出=ρ10h·S=0.00192Pa·L/s經估算，總充氣和漏氣量Q為1.83Pa·L/s，真空泵的有效抽速Se=Q/P極限=109.8L/min，取20%的設計余量和管道流導的影響，真空泵實際抽速應達到SL=1.2×Se=131.8L/min。根據泵的抽速即可為本系統選配適宜的真空泵。

1.2.2真空室的計算

    真空室是比對法真空校準裝置設計的關鍵部分，根據JJG729—1991的要求，我們選用圓筒型容器作為真空室的主要形式，要求筒長與筒徑之比不大于3，在設計真空室的容積時，要大于連接到該容積被檢真空規總?cè)莘e的20倍，該裝置的真空室的容積設計為20L，整套裝置備有3個標準ISO/KF接口和ISO/KF轉M20×1.5mm接口，同時可接3個標準的真空計和1個被校絕壓變送器，通過查說明書和經過計算標準真空計和被校變送器的總?cè)莘e為0.015L，遠小于真空室的容積，真空室的尺寸符合要求。

2校準程序和基本計算

2.1校準程序

    校準前必須確保標準器和被校變送器加電預熱2h以上，同時需確認管道密封良好，被校變送器過程接口清潔、無雜物。

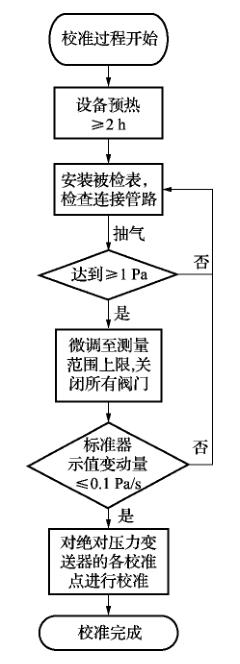

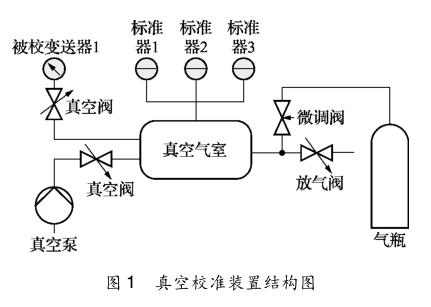

    shou先將被校變送器正確安裝，位置如圖1所示。關閉微調閥和放氣閥后，打開真空泵及其連接管路上的真空閥，對傳感器安裝接口及真空氣室進行抽氣，當真空顯示控制單元顯示的壓力值達到1Pa左右時，逐步打開微調閥，使氣瓶?jī)?nèi)的氣體通過微調閥進入真空氣室，通過平衡抽氣和氣瓶補氣達到動態的平衡后，真空顯示控制器的顯示值達到預定的校準壓力值時，讀取被校變送器示值，完成校準后，關閉真空泵及真空泵后的真空閥，關閉氣瓶和同時關閉真空氣室的微調閥后，打開放氣閥，待壓力達到大氣壓時，卸下變送器，校準結束。操作流程如圖2所示。

2.2基本計算

    通過手動調節，將標準器的設定點誤差控制在±5Pa以內，當標準示值穩定后，連續記錄5次被校表示值然后取平均值，并進行誤差計算。

    式中:ΔA為覺對壓力變送器示值誤差，Pa;Ad為被校變送器示值算術平均值，Pa;As為標準器示值，Pa。

3覺對壓力變送器的計量性能驗證

    根據校準操作程序和計算方法，我們隨機抽取2臺在我廠使用的不同廠商的覺對壓力變送器進行校準，測量范圍設定為0～1200Pa，為驗證變送器實際計量性能，根據JJG882—2004的要求，選擇的校準范圍為24～1200Pa。

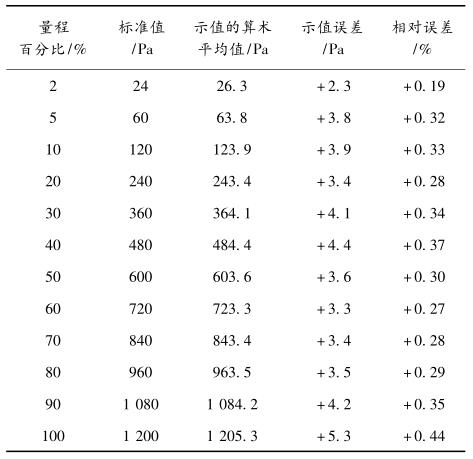

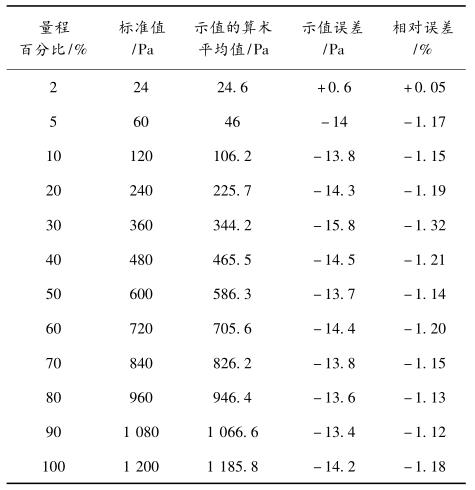

    先分別將變送器按24Pa進行零點調整后，進行兩組校準，在此過程中變送器不做其他調整，兩臺覺對壓力變送器的測量數據如表1和表2所示。

    由數據可以反映，1#變送器在測量范圍內仍滿足±1%的準確度要求，但是1#，2#覺對壓力變送器在60Pa以下的線性度均出現不同程度的畸變。

4校準過程測量不確定度評定

    真空校準過程中需要考慮的不確定度通常包括環境因素、標準器的分辨力、真空室內的氣體均勻性、裝置的穩定性和是否有吸放氣效應等多種因素。經過分析歸納，校準過程中主要的不確定度來源包括標準器引入的不確定度、重復性引入的不確定度和標準裝置壓力穩定性引入的不確定度。

4.1標準器引入的不確定度

    校準覺對壓力變送器除包括電容薄膜真空計之外，還包括電測標準設備的不確定度。這里1#標準器采用的是inficon公司的電容薄膜真空計，經過上級校準機構使用比較法真空標準裝置校準后給出的不確定度Urel=0.6%，其引入的不確定度分量為ub1=0.3%。2#標準器采用的是FLUKE8808A，20mA檔的不確定度為Urel=0.02%，其引入的不確定度分量為ub2=0.01%。

4.2重復性引入的不確定度

    以被校覺對壓力變送器設定測量范圍1.2kPa，我們?cè)?0Pa環境下進行了10次重復性實驗，測試數據分別為:54.2、52、51.6、50.5、48.5、47.7、50.9、52、53.3、54Pa，平均值為51.47Pa，單次測量標準差為2.16Pa。

    在重復性條件下測量10次，日常校準中以5次測量算術平均值作為測量結果，則:

4.3標準壓力穩定性引入的不確定度

    由于該裝置的結構和性能限制，壓力的穩定度#大能控制在±5Pa，此區間服從均勻分布，則有:

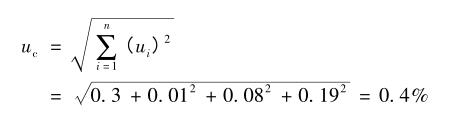

4.4合成標準不確定度

    因各輸入量好立，互不影響，則有:

4.5擴展不確定度

    取包含因子k=2，真空裝置校準的擴展不確定度為Urel=0.4%。

5注意事項

    (1)覺對壓力變送器的動態校準方法不同于普通壓力變送器的逐點造壓/疏空后的示值快速比對。真空校準前抽氣至1Pa的目的在于確認其連接的氣密性和穩定性;逐點校準過程中通入氮?dú)庹{(diào)整壓力的目的是#大限度降低空氣雜質和消除不均勻性的影響。如真空室內未達到穩定狀態，其校準結果將會嚴重失真，所以其達到穩定校準條件的耗時要遠大于普通壓力檢定。

    (2)使用比較法真空校準裝置校準覺對壓力變送器中的不確定度主要取決于主要標準器的不確定度，如條件允許，應盡可能選用更高一級的標準器。

    (3)為將泄漏控制到#小，密封材料和連接件的密封性能至關重要。普通壓力變送器過程接口及其密封材料與真空系統中常用的規格有明顯區別。如常用規格為NPT等椎管螺紋纏繞四氟纏繞帶以及M20×1.5直管螺紋墊四氟墊圈或橡膠墊圈組合，而中、低真空系統中常用KF-ISO快速接頭和O型密封圈(通常為普通橡膠和丁基橡膠)，因此校準前需要考慮不同接頭密封性能的區別和轉換需求。

    (4)從計量性能驗證數據分析，覺對壓力變送器可以作為中真空壓力的測量設備，但受限于傳感器類型和廠商的制造水平，建議校準后根據需求進行遷移，或根據繪制的校準曲線使用。

    (5)此校準裝置為手動操作，為達到JJG729—1991中穩定度的要求，建議在雙人配合下進行操作。

    (6)因現在絕大多數智能變送器均帶有表頭輸出，同時其變送輸出的帶來的不確定度基本可以忽略不計，因此，在本文中未提及覺對壓力變送器的輸出部分的計算，實際應用中如有需要，應參照J(rèn)JG882—2004進行。

6結束語

    根據我廠的實踐，在遵循真空設計規范的前提下，通過比較法真空校準裝置校準測量范圍在30Pa以上覺對壓力變送器是經濟、可行的。
