引言

電容式液位計 / 開關通過探頭的探桿將物理液位信號轉換為電容信號，進而通過探頭的電子元件將電容信號轉換為電信號，從而達到液位測量的目的。電容式液位計 /開關廣泛應用于工業中的液位測量，比如水、燃油、潤滑油的液位均可以通過電容式液位計 / 開關來測量。隨著大規模集成電路的快速發展，電容式液位計 / 開關（下文簡稱液位計 / 開關）向集成化和智能儀表方向發展。原型號液位計由原型號探頭和原型號變送器組成，由于原型號探頭無法直接輸出能夠送入 DCS 的標準電信號而僅能夠輸出脈沖頻率調制（下文稱 PFM）信號，所以需要使用原型號變送器將 PFM 信號轉換為標準電信號，再將標準電信號送入 DCS ；原型號變送器為四線制，其與 DCS 的電源接口

和信號接口是分開的，電源接口為 24VDC 電源，信號接口為 4mA ～ 20mA 有源信號。新型號液位計采用新型號探頭，wuxu再使用電容式液位變送器進行信號轉換，新型號探頭為兩線制，即電源接口同時也是信號接口；DCS 通過 2 根導線向新型號探頭提供 24VDC 電源，同時也通過這 2 根導線采集新型號探頭輸出的 4mA ～ 20mA 信號，即新型號探頭與 DCS 的接口為 4mA ～ 20mA 無源信號。新、原型號液位開關均由探頭和變送器組成，均由變送器將探頭輸出的 PFM 信號轉換為開關信號，變送器均可輸出液位開關信號和故障報警信號，與 DCS 的信號接口均為干接點，與 DCS 的電源接口均為 24VDC 電源。原型號液位開關變送器為卡槽安裝，與 DCS 模塊安裝方式相同，可在 DCS 柜內模塊機架上；而新型號液位開關變送器為 DIN 標準導軌安裝，無法安裝在DCS 柜內，只能安裝在就地的接線箱，這導致 DCS 要向柜外變送器供電并采集信號。為滿足新型號液位計 / 開關的接口功能，并保證 DCS 柜內 AI/DI 模塊的其他通道不受液位計 / 開關所在通道故障的影響，本文給出了電容式液位計 / 開關升級換型及其與 DCS 接口改進設計方案，并進行了相關影響分析。



1 液位計升級換型及其與DCS接口改進設計

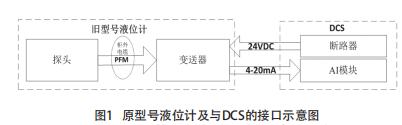

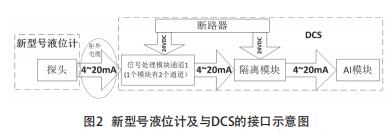

原型號液位計由探頭和變送器組成，探頭安裝于待測液體的容器罐上，變送器安裝于 DCS 柜內；探頭為兩線制，變送器通過 2 根導線向探頭供電，并接收探頭輸出的 PFM信號。變送器為四線制 [1]，變送器通過 2 根導線接受來自DCS 柜內斷路器的 24VDC 電源，并通過另外 2 根導線輸出 4mA ～ 20mA 信號至 DCS 的 AI 模塊。原型號液位計與DCS 的接口如圖 1 所示。因?yàn)樵�型�?hào)變送器的輸入與其他回路電氣隔離，且安裝在 DCS 機柜內，所以某一測量通道的 DCS 柜外電纜（探頭至變送器的電纜）上的短路 / 超電流故障不會影響 DCS 柜內 AI 模塊對其他通道的信號采集。新型號液位計僅為探頭，不再采用單好的變送器。探頭為兩線制，信號處理模塊通過 2 根導線向探頭供電，并接收探頭輸出的 4mA ～ 20mA 無源信號 [2]。信號處理模塊 將 輸 入 端 的 4mA ～ 20mA 無 源 信 號 轉 換 為 輸 出 端 的4mA ～ 20mA 有源信號。為了使某一測量通道的 DCS 柜外電纜（探頭至信號處理模塊的電纜）上的短路 / 超電流故障不會影響 DCS 柜內 AI 模塊對其他通道的信號采集，在信號處理模塊與 AI 模塊之間加入隔離模塊 [3]，隔離模塊的輸入與輸出電氣隔離，隔離模塊輸出 4mA ～ 20mA 有源信號至 AI 模塊。其中，信號處理模塊和隔離模塊需要從向原型號變送器供電的斷路器下游取電。新型號液位計與 DCS的接口如圖 2 所示。

2 液位開關升級換型及其與DCS接口改進設計

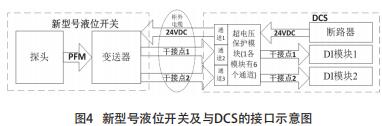

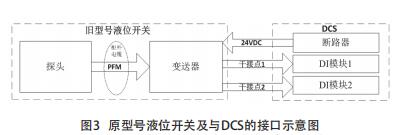

原型號液位開關、新型號液位開關及與 DCS 的接口示意圖分別如圖 3 和圖 4 所示。

◇ 新型號液位開關與原型號液位開關的相同點：

1）液位開關由探頭和變送器組成，探頭安裝于待測液體的容器罐上。

2）探頭為兩線制，變送器通過 2 根導線向探頭供電，并接收探頭輸出的 PFM 信號。

3）變送器與 DCS 的電源接口和信號接口是分開的，變送器通過 2 根導線接受來自 DCS 柜內斷路器的 24VDC電源，并通過另外 4 根導線輸出 2 個干接點信號（分別為液位開關信號和故障報警信號）。



◇ 新型號液位開關與原型號液位開關的不同點：

a）安裝方式和安裝位置的不同，原型號液位開關變送器為卡槽式安裝，與 DCS 模塊安裝方式相同，可在 DCS 柜內模塊機架上；新型號液位開關變送器為 DIN 標準導軌式安裝，受限于其安裝方式和 DCS 柜內空間問題無法安裝在DCS 柜內，只能安裝在就地的接線箱。



b）由于上述安裝位置的不同，原型號液位開關變送器通過 DCS 柜內導線與 DCS 設備相連，而新型號液位開關變送器通過 DCS 柜外電纜與 DCS 設備相連。因?yàn)樵�型�?hào)液位開關變送器的輸入與其他回路電氣隔離，且安裝在 DCS 機柜內，所以某一測量通道的 DCS 柜外電纜（探頭至變送器的電纜）上的短路 / 超電壓故障不會影響 DCS 柜內 DI 模塊對其他通道的信號采集。



在液位開關升級換型后，為了使某一測量通道的 DCS柜外電纜（變送器至 DCS 柜內模塊 / 斷路器的電纜）上的接地 / 超電壓故障不會影響 DCS 柜內 DI 模塊對其他通道的信號采集，在變送器與 DI 模塊之間以及變送器與斷路器之間加入超電壓保護模塊；超電壓保護模塊內包含保險絲、限流電阻、熱偶二極管等，在柜外電纜發生接地 / 超電壓故障時可熔斷保險絲 / 導通二極管以保護柜內設備。新型號液位開關變送器從向原型號液位開關變送器供電的斷路器下游取電。



3 影響分析

3.1 設備基本信息

本文以 6 個液位計和 2 個液位開關升級換型為例進行說明，設備基本信息示例見表 1，以下影響分析過程均在此假設和示例的基礎上進行。



3.2 DCS柜內模塊布置空間影響分析

考慮液位計 / 開關升級換型前后在 DCS 柜內安裝的設備差異，即在液位計 / 開關升級換型前 DCS 柜內安裝的模塊為法蘭液位變送器和單法蘭液位變送器，在液位計 / 開關升級換型后 DCS 柜內安裝的模塊為信號處理模塊、隔離模塊和超電壓保護模塊，需要根據各模塊的數量和寬度來評估對布置空間的影響，根據表 1 的數據計算如下：

1）液位計升級換型改進前 DCS 柜內變送器模塊需占用的機架寬度：6×7+2×4=50 HP。

2） 液 位 計 升 級 換 型 改 進 后 DCS 柜 內 信 號 處 理 模塊、 隔 離 模 塊 和 超 電 壓 保 護 模 塊 需 占 用 的 機 架 寬 度：3×4+6×4+4=40 HP。



所以液位計升級換型改進后 DCS 柜內模塊需占用的空間將變小，DCS 柜內現有空間滿足液位計升級換型改進的需要，wuxu新增機架或者占用原機架中的備用卡槽空間。



3.3 設備供電分析

液位計 / 開關升級換型前后各設備的供電示意圖分別如圖 5 和圖 6 所示。圖 6 中的隔離模塊 1 ～ 6 分別用于液位計 1 ～ 6 的信號采集通道，信號處理模塊 1 ～ 3 共 6 個通道分別用于液位計 1 ～ 6 的信號采集通道。



3.3.1 DCS柜下游分?jǐn)嗦菲魅萘糠治?/div> 注明，三暢儀表文章均為原創，轉載請標明本文地址
