鈉供給試驗回路的鈉流量計位于鈉電磁泵出口處，處于水平管道的低位點，布置位置滿足使用。為獲得真實可靠的流量信號，流量計導管必須進行流量計浸潤試驗。鈉流量計浸潤試驗是通過對不同溫度下鈉流量計的不銹鋼進行浸潤，將不銹鋼內表面氧化層侵蝕掉，從而流量計管路電阻接近不銹鋼電阻真實值，測出的流量計輸出電壓更接近真實值。液態鈉對流量計的浸潤作用除了與流量計導管的材質、內壁面的粗糙度和潔凈度有關外，還與鈉的溫度、純度、流速及運行時間密切相關。鈉對不銹鋼的浸潤是不可逆的。在浸潤試驗中當流量計信號不再增大、穩定后，浸潤處理完成。

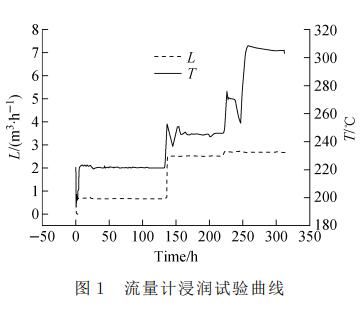

本次浸潤試驗在滿足管道充滿流動的合格金屬鈉的條件下，分別在２２０、２４０、２７０、３００℃等多個浸潤溫度下對鈉流量計進行了不同時長的浸潤試驗。待需浸潤的鈉流量計顯示流量與回路中的實際鈉流量保持一致且不再變化，則浸潤試驗完成。流量計浸潤試驗曲線如圖１所示。由圖１可看出，主流量計顯示流量隨浸潤時間的持續增長發生波動。在浸潤３２０ｈ以后，流量計流量逐步穩定為２．６４ｍ３／ｈ。同時回路中電磁泵輸出為６．５Ｈｚ，經計算，其推動回路中鈉流量在２．６ｍ３／ｈ左右，與鈉流量計顯示示數相對誤差在２％以內，且該流量計顯示流量不再增長，此時該流量計浸潤試驗圓滿結束。
該鈉流量計作為回路中鈉流量的計量工具，其浸潤完成對于整個試驗回路意義重大。本項工作為鈉回路運行積累了經驗。同時浸潤完成的鈉流量計也在整個Ｆ２０４項目中鈉供給試驗回路的鈉凈化、鈉供給及鈉充排功能的實現中發揮重要作用。該項工作也為后續進行的相關鈉試驗及鈉流量計的標定工作提供了經驗。
