高速可尋址變送器(HighwayAddressableＲemoteTransducer，HAＲT)協議是在4mA～20mA模擬信號上疊加頻率信號，使模擬信號與數字信號雙向通信同時進行，互不干擾［1］�；�于HAＲT協議的儀表既有模擬儀表的性能，又兼顧數字通信的性能，在不對現有系統進行改造的情況下即可實現儀表的數字化，所以在過程控制系統中得到廣泛應用。通過手操器可以實現HAＲT儀表硬件、工程單位、過程參數量程的上下限以及節點地址等設定，也可以提取并顯示儀表設備編號、設備類型以及生產廠商信息［2－4］。在構建以HAＲT儀表為現場設備、以西門子PCS7為主控制器的控制系統時，通過網關使HAＲT儀表與Profibus-DP網絡通信，實現異種協議的現場總線系統集成。由于HAＲT儀表傳輸?shù)臄?shù)據類型復雜，盡管網關將HAＲT儀表輸出信號傳給了遠程的PCS7，但PCS7讀取的信息，無法從接受數據中提取現場設備的運行狀況、過程參數信息，沒有根本上解決協議兼容的問題。本文通過在線采集現場HAＲT儀表的運行參數，進行數據結構和存儲方式分析，應用自主研發程序，并編寫功能塊(FunctionBlock)FB、連續功能圖CFC(ContinuousFunctionChart，CFC)程序，將PCS7接收的現場信號進行數據轉換，從而保證主控系統對HAＲT信息的識別，實現了HAＲT與Profibus-DP的通信兼容［5］。



通信協議

1．1Profibus-DP協議

Profibus是ProcessFieldbus的縮寫，是一種面向工廠自動化和流程自動化的國際性現場總線標準。主要包含Profibus-DP、Profibus-FMS、Profibus-PA三種協議。Profibus-DP面向工業現場，在可編程控制器、傳感器、執行器等設備之間傳遞數據信息，采用ＲS－485的物理連接方式，其傳輸速率為9．6kbit/s～12Mbit/s，#大傳輸距離為1000m，使用中繼器可達10km。西門子PCS7系統在自動控制站間、自動控制站與現場設備之間的數據交換采用Profibus-DP通信協議，該協議支持主從通信方式，#多可掛接127個從站，有3種從站類型:PLC控制器，分布式遠程I/O，智能現場設備。主站具有對總線的控制權，可主動發送信息。從站等待主站請求指令，然后執行數據交換［6－7］。



1．2HAＲT協議

HAＲT協議方式是在4mA～20mA模擬信號上疊加數字量信號，在二線制變送器與電源之間串接250Ω以上電阻，以保證數字量信號的傳輸，模擬量和數字量雙向通信同時進行，傳輸速率為1200bit/s，支持掛接15個現場設備。HAＲT命令可分為:通用命令，適用于所有的HAＲT智能設備，指令代碼為1－30;普通專用命令，適用于大多數HAＲT變送器，指令代碼為32－126;設備專用命令，針對每一種具體設備的特殊性，指令代碼為128－253。HAＲT儀表通過命令與上位級實現數據交換［8－9］。



2、Profibus-DP與HAＲT異構兼容系統

搭建HAＲT儀表與西門子PCS7之間的數據交換系統，主控系統PCS7可以監視HAＲT儀表的測量參數、設備運行狀態、設備序列號等基本信息，也可以采集參數報警、維護狀態等實時監管信息，從而提高整個系統運行的可靠性和安全性［10］。



2．1異構兼容系統設計方案

Profibus-DP與HAＲT異構兼容系統以西門子PCS7系統為上位級，羅斯蒙特3051壓力變送器和若干現場設備為下位級。因西門子PCS7系統采用Profibus-DP現場總線通信協議，而現場智能設備羅斯蒙特3051壓力變送器采用HAＲT現場總線通信

協議，需要解決異構協議兼容問題，增加網間協議轉換器(網關)，實現不同現場總線協議標準的兼容。選取能夠支持HAＲT/Profibus-DP協議數據轉換的網關，完成數據格式的轉換和數據的讀寫操作，將HAＲT協議網絡與Profibus-DP協議網絡進行硬連接，實現西門子PCS7上位級對現場智能設備的監視與管理。



2．2系統硬件組成

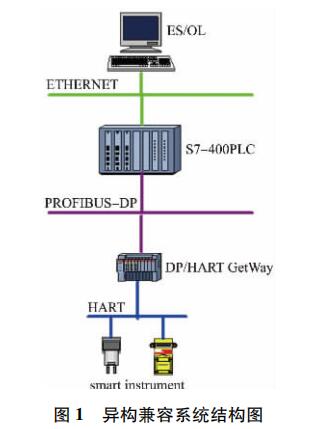

該異構兼容系統包括上位監控PC機、主控系統PCS7、羅斯蒙特3051壓力變送器、網關等設備，系統結構如圖1所示。

上位監控PC機既是上位級的服務器、操作員站以及工程師站，承擔PCS7組態、數據采集、信息交換和系統維護工作。PC機與控制站S7－400PLC通過工業以太網實現信息交互。網關選用上海泗博公司生產的網關HPM－610。西門子S7－400PLC與網關HPM－610通過Profibus-DP連接，西門子S7－400PLC是Profibus-DP的主站，網關HPM－160是Profibus-DP從站，網關HPM－160與羅斯蒙特3051壓力變送器通過HAＲT總線聯接，網關HPM－160是HAＲT主站，羅斯蒙特3051壓力變送器是HAＲT從站［11－13］。



3通信檢測與數據轉換

在成功搭建硬件系統以后，進行系統組態與調試，即PCS7組態、HPM－610配置、羅斯蒙特3051壓力變送器組態，以及各部分和全系統的通信測試與調試，檢測數據交互的正確性與實時性。



3．1PCS7讀取HAＲT儀表標識碼

主控PCS7要獲取并在監控畫面顯示羅斯蒙特3051壓力變送器的設備信息，需要在網關HPM－160的專用軟件HT－123中作相應配置。網關HPM－610依據組態中的命令功能，從現場級提取數據，向上位主控系統傳送現場設備信息、運行參數、過程

值變量等數據［14－15］。

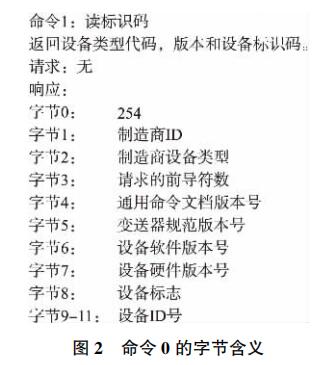

命令0的功能是讀取現場HAＲT儀表的設備類型代碼、版本和設備標識碼，并傳送到主控系統。命令0執行后在PCS7分配給網關的存儲區中占用14個字節，前兩個字節為設備的現場狀態信息，后面的數據對應設備類型的具體信息，存儲區中字節所代表的設備信息如圖2所示，從字節0到字節11表示網關采集現場設備的標識碼信息。字節1為制造商ID號，字節2是制造商設備類型，字節3為HAＲT數據幀的前導碼信息。

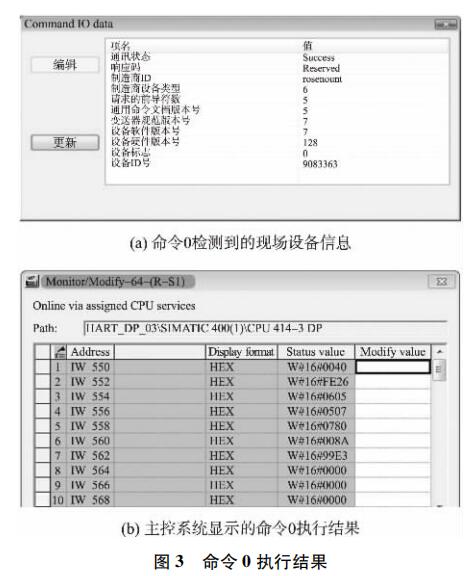

在執行命令0之前，shou先診斷命令0檢測到的現場設備信息，診斷結果見圖3(a)所示。然后執行命令0，主控PCS7獲取到3051壓力變送器的設備信息，存儲于主控PCS7分配給網關的地址寄存器中。如圖3(b)所示，從IW550到IW562的值即執行命令0的返回信息。

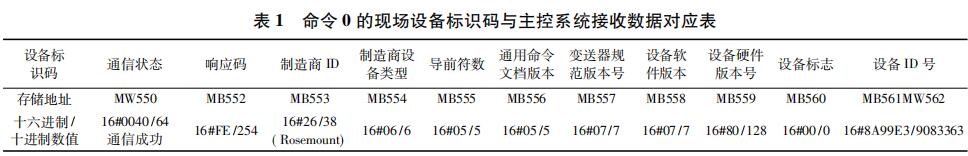

IW550的值W#16#0040(2個字節)，表示現場設備的通信狀態，從IW552到IW562共12個字節是羅斯蒙特3051壓力變送器標識碼，數制是十六進制，轉換為十進制后見表1所示，與圖3(a)所示字節的十進制數值完全相同，表明命令0可以檢測到現場設備信息并正確上傳給主控系統。而且，命令0返回的現場設備信息可以在監控畫面上顯示。



3．2PCS7讀取HEＲT儀表的過程變量值

主控PCS7讀取且在監控畫面上顯示羅斯蒙特3051壓力變送器的過程變量(PV)值，需在HT－123軟件上作相應配置后，使用命令1，命令1的功能是以浮點數類型返回主變量的值，返回路徑為:現場總線智能儀表將現場過程值送到網關HPM－610，網關HPM－610將數據上傳到PCS7系統，PCS7接收到十六進制現場過程變量值轉換為浮點數在監控畫面上顯示。

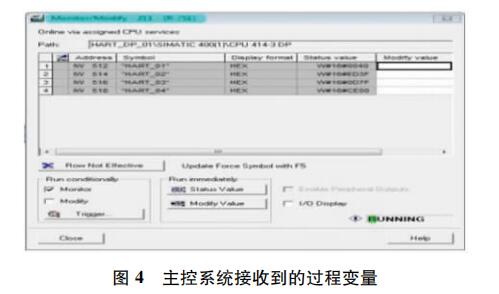

在執行命令1指令后，PCS7系統從網關讀取并顯示的數據是十六進制數，存儲在IW512到IW518地址中，如圖4所示，占用4個字，8個字節，前兩個字節為設備的現場狀態信息，后面的數據對應過程變量值。IW512字節表示現場設備的狀態信息，IW514的高字節16#ED表示過程變量的單位MPa，IW514的低位字節、IW516字節和IW518的高位字節共4個字節，表示現場過程量。這4個字節以十六進制的形式存儲在3個字中，目前要用一個雙字(4個字節)表示現場過程變量，并且在上位系統監控畫面顯示，在對PCS7系統接收到的數據進行提取、數制轉換、整合等數據轉換過程后，#終以十進制浮點數的形式在監控畫面上實時顯示［16］。

以現場壓力測量值0．55MPa為例，分析PCS7系統接收的數據結構，進行數據轉換。由圖4可知，命令1返回到PCS7的數據由8個字節組成:分別是IW512;IW514;IW516;IW518。其中:IW512為現場設備狀態信息;IW514的高字節ED表示現場過程變量單位(MPa)，低字節3F是測量值的有效數據;IW516是測量值的有效數據;IW518的高字節CE是測量值的有效數據，這4個字節數據對應現場壓力測量值。即:3F，0D7F，CE表示現場過程量。



上位監控系統以單精度浮點數的形式顯示現場壓力測量值，是一個雙字，即4個字節32位，存儲在一個雙字寄存器中，以浮點數的形式在監控畫面上顯示現場過程量，而PCS7接收的數據是4個字節，放在4個輸入寄存器中，并非一個完整的雙字。故需要對當前PCS7接收到的數據進行轉換，從返回的4個字中提取出有效數據的4個字節，整合后存放在一個雙字存儲器中，再將這個雙字轉換為單精度浮點數，即現場壓力測量值，然后在監控畫面上顯示。

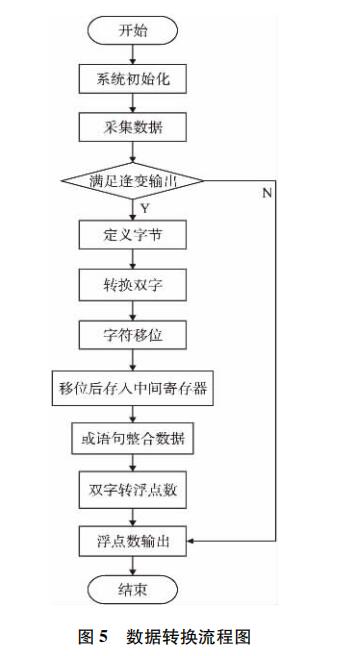

數據轉換過程的程序流程如圖5所示:①定義PCS7接收到的數據為:HAＲT通道1－HAＲT通道4;②將HAＲT通道2(IW514)據轉換為雙字，向左移24位并保存在中間存儲器，即3F保存在雙字的#高位。③將HAＲT通道3(IW516)數據轉換為雙字，向左移8位并保存在中間存儲器，即0D7F存到雙字的中間位置。④將HAＲT通道4(IW518)數據轉換為雙字，向右移8位并保存在中間存儲器，即CE存到雙字的#低位。⑤用“或”指令將三個雙字移位整合為一個雙字;⑥用雙字與浮點數的轉換指令將雙字轉為單精度浮點數0．55(MPa)。



數據轉換程序使用西門子結構化控制語言StructruedText(STL)編寫，生成功能塊(Function Block) FB678，可在程序中直接調用，實現了主控系 統接受數據與現場測量值的數值類型的一致性轉 換，確保主控系統可以實時檢測并正確顯示現場測 量值。數據轉換的部分程序如圖 6 所示。 FUNCTION_BLOCK FB678 HAＲT_01: WOＲD; / /HAＲT 輸入通道 01 N_IN_02: WOＲD: = 16#0018; / /通道 02 位移_6 移 DATA_01: DWOＲD; / /通道 01 雙字輸出 N_OUT_01: WOＲD; / /通道 01 位移位數輸出 DATA_DWOＲD_04: =WOＲD_TO_DWOＲD( HAＲT_04) ; DATA_04: =DATA_DWOＲD_04; N_OUT_04: =N_IN_04; / /通道 04 數據類型轉換為雙字



圖 6 數據轉換的部分程序



4 遠程監視

主控系統對現場的遠程監控是實現智能化、無 人化工廠的基本條件。在西門子 PCS7 系統組態操 作員站，創建監控變量，創建監控畫面，通過連續功 能圖 Continuous Function Chart( CFC) 編寫程序，調用功能塊 FB678 和顯示模塊，并建立變量與監控畫 面的連接，現場過程變量值就可以直接在 WinCC 監 控畫面上實時顯示，實現了 PCS7 對生產過程的遠程實時在線監控［17－18］。 主控系統的監控畫面是異構系統的人機接口。通過畫面信息，運行人員可以監視和管理現場設備 的運行狀態，而不需要在現場、或者依賴就地運行人 員傳送數據。監控畫面可根據用戶的需要進行組 態，主要信息包括: 羅斯蒙特 3051 壓力變送器的設備版本號、設備 ID 號、實時壓力測量值、設定的壓力 信號上下限值等，如圖 7 所示。

5 結論

通過搭建 Profibus-DP 與 HAＲT 協議的異構兼 容系統，基于 HAＲT 協議的現場智能儀表可以直接 上傳設備運行參數，實現了不同協議的信息交互。 在研究現場數據與主控系統采集到的數據不同數制 的情況下，編寫了數據轉換程序，確保主控系統可以 查看相同數制下的過程變量。通過 CFC 編程，將變 量信息與監視畫面進行連接，遠程監控畫面顯示現 場智能儀表參數與運行狀況，實現了異構兼容系統的遠程監控。 這種異構現場總線協議兼容系統可以拓展 HAＲT 協議智能儀表的應用。在模擬儀表向數字儀 表的過渡過程中，完善了 HAＲT 智能儀表數據轉 換，實現了主控系統對智能儀表的遠程管控，該方案 可為智能一體化遠程系統建設提供參考。
