覺對式，表壓式和差壓變送器之間的區別
要選擇除壓力范圍以外的特定應用正確的壓力傳感器，shou先必須考慮所有類型的壓力測量。壓力傳感器與參考?jí)毫ο啾瓤蓽y量特定壓力，并可分為覺對，表壓和差動裝置。
這些術語將基于壓阻壓力傳感器進行解釋。
覺對壓力
覺對壓力是指自由空間的真空度（零壓力）。
實際上，覺對壓阻式壓力傳感器測量相對于密封在其傳感膜片后面的高真空基準的壓力。
與要測量的壓力相比，真空必須可以忽略不計。
例子
覺對壓力傳感器用于測量氣壓計或高度計。
此外，覺對壓力傳感器可確保在真空包裝機中施加固定的真空壓力，以密封和保存食品，而不受當?shù)厝諝鈮旱挠绊憽?/div>
表壓
表壓是相對于環境大氣壓測量的。海平面的平均大氣壓為1013.25 mbar。
由于天氣條件或海拔高度而引起的氣壓變化直接影響表壓傳感器的輸出。
高于環境壓力的表壓稱為正壓。如果測得的壓力低于大氣壓，則稱為負表壓或真空表壓。通常，真空是基本上沒有物質的空間體積。
根據其質量，真空分為不同的范圍，例如低，高和很高真空。

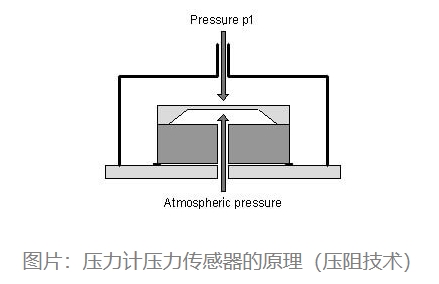

壓力表壓力傳感器僅提供一個壓力端口。環境空氣壓力通過通風孔或通風管引向傳感元件的背面，因此得到補償。
例子
表壓測量的典型示例是輪胎壓力的控制。在此，高于環境壓力的正確正壓力決定了#佳輪胎性能。
在通風罐或敞開容器中進行靜液壓液位測量時，必須補償大氣壓變化，以避免虛假的液位指示。既可以使用帶通氣管的潛水液位探頭，也可以采用帶通氣孔的外部安裝螺紋壓力變送器。
不同的壓力
壓差是任意兩個過程壓力p1和p2之間的差。
因此，差壓傳感器必須提供兩個單好的帶管或螺紋連接的壓力端口。
通常，這些壓力傳感器能夠測量正壓差和負壓差，即p1> p2和p1 <p2。這些傳感器稱為雙向差壓傳感器，范圍為-1…+ 1 bar或-2.5…+ 2.5 mbar。
相反，單向壓差傳感器僅在正范圍內（p1> p2）運行，例如從0…1 bar或0…2.5 mbar，并且必須向定義為“高壓”的壓力端口施加更高的壓力。
例子
壓差傳感器用于例如工業中確定流量或在HVAC應用中控制空氣流量。管道中安裝的孔板會產生#小的工藝流壓降，該壓降是體積流量的度量。壓差傳感器測量元件上的壓降并計算等效流量。
在過濾器監視中使用相同的原理。當過濾器開始阻塞流動阻力時，整個過濾器的壓降將增加。差壓傳感器控制該壓降，并在達到臨界值時觸發警報
