壓力傳感器的安裝和使用說明
常見問題或問題，壓力傳感器的使用：傳感器的輸出和線路配置線路一傳感器多路輸出，錄像機，電腦，等多傳感器的接線一讀出，錄音機，電腦，等使用電壓輸入儀表毫安信號確定有多少傳感器可以興奮從一個電源。
這些問題，或問題在下面的文章中詳細討論。傳感器的輸出和線路配置
該傳感器的電輸出的三種主要類型 毫伏（MV）、伏（V）、電流（mA。重要的是用戶知道輸出適合 他的保證傳感器正確的選擇中的應用。下面將介紹 優點，缺點，和布線的毫伏，電壓和電流輸出傳感器。
figure 1用毫伏輸出傳感器通常用于實驗室中的應用。他們是成本低，體積小， 需要穩壓電源。記住，毫伏信號是非常低的水平，它是有限的 短距離（200英尺通常被認為是限制）是雜散干擾 從附近其他電氣信號很容易（其他儀器儀表、高壓交流線路，等）。典型接線配置 顯示
圖1。
figure 2一個放大的電壓輸出傳感器通常用于輕工業環境和計算機接口 系統，在一個更高的水平的直流信號是必需的。由于內置信號調理，他們是更高的成本和 毫伏輸出換能器的尺寸比大。放大后的電壓信號可以達到中等距離和 要好得多，在他們的抗雜散干擾比毫伏信號。 典型接線結構如圖2所示。
figure 3一個傳感器產生的毫伏，放大后的電壓，或電流輸出。發射機產生的電流輸出。 再次，由于內置信號調理，傳感器尺寸比毫伏 輸出更高的成本和更大的。不像毫伏電壓輸出傳感器，電流信號是免疫任何雜散 電子干擾，在工廠的一個寶貴的資產。電流信號，也可以傳輸很長的距離。 典型接線配置圖是。
線路一傳感器多路輸出，錄像機，電腦，等。
一個電流信號的巨大優勢是建立一個多儀器 系統簡單。長距離傳輸儀器儀表無電的干擾使多儀器 系統容易。例如，一個材料測試中心可能有各種不同的測試實驗室的一個控制室，使 操作從一個中央位置。儀器校準和故障排除在多儀器 電流回路簡單。對工具的數量，非常好的限制是從電源 驅動電流回路的電壓量。所需的#小電壓是由歐姆定律確定，V-IR（電壓等于電流 倍性）。這是顯示在圖4的解釋。
figure 4
哪里:
例如，讓我們假設你有以下：
壓力變送器（4-20mA）與12伏直流電源電壓
與一個10歐姆的輸入阻抗儀表面板
與一個25歐姆的輸入阻抗記錄器
與一個200歐姆的輸入阻抗的計算
5歐姆電阻引線。
多傳感器的接線一讀出，錄音機，電腦，等。
在測量的多重壓力下，這是一個常見的錯誤嘗試使用多個傳感器， 開關裝置，而只是一個面板表，因此錢多節省面板米（或任何其他 儀表。問題是，每個傳感器都有一個好特的零點和讀出的只有一個 零螺釘。#終的結果是，總精度提高約3%，即使每個傳感器0.5% 準確。在大多數情況下，這個更大的錯誤是不能容忍的。
使用多個傳感器和一個讀出裝置的正確方法是用 傳感器有內置的零點和量程調整螺釘，相同的輸出（電壓或電流）， 和相同的壓力。每一個傳感器，通過施加一個已知的壓力調整，使他們都有相同的輸出 。當他們都有相同的輸出，儀表刻度和開關可用于。
另一個解決方案使用多個傳感器和一個讀出的是使用掃描儀 代替儀表和開關。有許多類型的掃描儀。掃描儀的類型與 多重壓力傳感器必須在每個通道有好立的縮放。
一些掃描儀，除了在每個通道有好立的縮放，還提供 好立電流、電壓，或毫伏輸入每通道。這些類型的掃描儀，使 你使用的傳感器具有不同的輸出以及與 同樣的儀器不同的壓力范圍。
圖2。電壓輸出傳感器典型接線配置
（激勵和信號是常見的）
圖1。對于毫伏輸出傳感器典型接線配置
圖3。電流輸出傳感器典型接線配置
figure 6
圖4。多儀器4-20mA電流環（面板表，錄音機，電腦，等）
Minimum voltage req'd = (0.20 Amps)(R LINE + R LOAD) + Vs TRANSDUCER

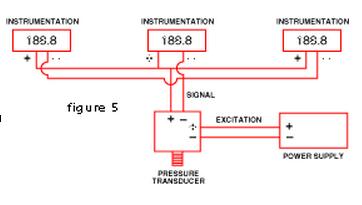

圖5。多臺儀器并聯連接到電壓輸出傳感器
使用電壓輸入儀表毫安信號
R=V/I
哪里:R = Size of Resistor
V = Desired Voltage
I = Current
例子：
轉換成4-20 mA為2-10 V
R = V/I = 10/.02 = 500 Ohms
一個500歐姆的電阻將被安裝在（）和（-）的終端
確定有多少傳感器可以興奮從一個電源
多個傳感器可以興奮從一個電源。傳感器 可用數量是目前各傳感器繪制和電源的電流容量 確定。傳感器的電流總和不能超過電源的總電流 能力。例如，如果你有50個傳感器圖13毫安，你需要 具有至少650毫安電源（50 x 13）。還有供電 只是一個傳感器具有高電流容量的電源沒有錯。
圖6。多個傳感器連接到一個表和一個開關（傳感器 內置零和量程調整，相同的輸出和相同的壓力范圍）
圖7。電流轉換成電壓儀表設定電壓
搬運、定位和安裝傳感器
A.隔膜-不按或 會損壞或改變其校準觸摸的隔膜，特別是在低壓力范圍模型。
B.配件五金使用適當?shù)膲毫?額定配件和五金。確保你有正確的螺紋類型和尺寸擬合。 使用壓力限制器，緩沖器容量室，等等，如果。
C.在環境溫度-定位傳感器 那里可以很容易地進行檢查及保養。環境溫度應在 傳感器規格。溫度系數影響換能器的整體精度 可以#小化接近環境溫度是25°避免 位置振動過大。
D.安裝安裝應只 由合格人員熟悉安全實踐和了解所有 行業公認的標準與壓力系統，傳感器校準和/或 零可能改變?nèi)绻窃诎惭b時的扭矩。一零班 安裝后檢查。當安裝傳感器，指 螺紋尺寸和材料工業標準扭矩數據。
