摘要：隨著制漿蒸煮、洗滌、篩選、漂白和化學品回收等技術的發展，以及環境保護方面的優勢，使得硫酸鹽法在制漿造紙生產中的地位不斷提高。工業生產中經常會碰到大量程比流量測量的問題，受管道口徑，使用溫度和壓力等工藝參數的影響，這時流量計的選型會有困難，本文結合現場實際應用情況，比較了幾種大量程比流量計的特點和應用場合，主要介紹了項目中采用孔板配置雙變送器分段測大量程比流量的方法。



0.引言



    隨著改革開放的加速以及我國科學技術的進步，我國制漿造紙工業以驚人的速度發展，工業的發展離不開自動化的進步，改革開放以來我國通過引進消化吸收發達guojia先金技術，大力發展工業自動化技術與服務，我國的工業技術水平得到了持續快速的發展。

    數字化生產現在是全球經濟和人類社會發展的大趨勢，指生產領域的數字化，它是制造技術、計算機技術、網絡技術與管理科學的交叉、融合、發展與應用的結果，是制造業、制造系統與生產過程、生產系統不斷實現數字化的必然趨勢，工廠數字化生產旨在改變目前國內工廠普遍生產落后、人力成本高、產品品種單一的狀況，其具備如下特點：

    全面系統集成：制楽造紙各子系統一體化集成管理

    數據采集自動化：解放人工，消除人為因素影響

    可視化工廠：實時監控，掌控生產執行動態，快速反應與解決問題

    歷史數據分析：實現精細化系統管理

    自動化技術在工業發展中起著舉足輕重的作用，特別工業生產過程中，儀表起著對工藝參數的檢測，記錄，指示和控制的重要作用，工藝生產過程的檢測是了解控制和生產的手段，只有準確的了解工藝生產的全貌，并與控制系統配合進行控制，才能保證生產過程順利進行。下面簡單的介紹大量程流量計在制漿造紙臭氣方面的應用。



    1.硫酸鹽法制漿的介紹



    在我國，隨著制漿造紙產業結構的調整，硫酸鹽法制漿項目在近年來取得飛速的發展。硫酸鹽制漿是德國人Ｄａｈｌ發的，是在堿法制漿蒸煮過程中，在燒減溶液中加入硫化鈉；這樣可以加速脫木素的作用，縮短蒸煮時間，在生產過程中，由于硫酸鈉作為補充化學藥品，這個制漿方法叫做硫酸鹽法制漿［２］。

    制漿蒸煮過程中由于硫化鈉的加入，隨著木素的降解，木素結構單元聯接于苯環上的甲氧基（－ＯＣＨ３）部分解除，脫下來的甲氧基主要生成甲硫醇（ＣＨ３ＳＣＨ３），二甲二硫醚（ＣＨ３ＳＳＣＨ３）和硫化氫（Ｈ２Ｓ），硫化物總稱為還原性硫化物（ＴＲＳ）其中甲硫醇、二甲二硫醚稱為有機硫化物。這些化合物的沸點低，且人的嗅覺極限值低，使ＫＰ法紙漿廠有其特殊的臭味，對大氣環境的影響較大，ＴＲＳ氣體一般稱為不凝氣，簡稱ＮＣＧ［３］。ＤＮＣＧ系統的大管徑工況下的流量測量就會遇到量程比比較大的一些情形，由于工藝條件，溫度，壓力，管徑各方面的限制，量程大，在參與聯鎖或調頻時系統波動較大，經過與國內外專家多次溝通與協調，嘗試采用雙變送器來測量氣體、液體，在印尼紙楽廠，及四川宜賓項目中取得了良好效果。



    1.1 量程比



    量程比是#大測量范圍和#小測量范圍之比。通常情況下工藝專業是按#小流量是正常流量的一半，#大流量是正常流量的１．２－１．５焙么考慮，這種提法主要是考慮正常生產階段，以測量正常生產流量為主要目的，在這種情況下，我們選擇流量計的量程比在３：１－４：１之間，選擇的余地較大，僅從量程比來考慮的話，幾乎所有的流量計都可以測量。但是工業生產中經常會碰到大量程比的流量測量問題，比如需要考慮到開車時的工況，并且開車時的流量需要準確測量時，因為開車時的流量都較小，需要測量的量程比就比較大，一般可到１０：１或者１０：１以上。#常用的標準孔板，文丘里管等都達不到這樣的測量要求。



    1.2差壓法測流量原理

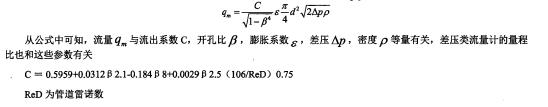

    充滿管道的流體在流經管道內的節流裝置時，流束將在節流處收縮，使流速增加，靜壓降低，在孔板前后產生了靜壓差。流體的流速越大，壓差也越大，根據差壓與流量之間的這種關系，可以用孔板來測量流體的流量。根據標準ＩＳ０５１６７－１和ＧＢ／Ｔ２６２４－９３的規定，流體流量與差壓的關系由下式確定［５］：

    由上述公式可知，在孔板的開孔值確定的前提下，影響流量的參數有流出系數、膨脹系數、密度、差壓值。

    １、Ｓ與流體的壓縮性能有關，對于不可壓縮流體，６＝１，對低速氣體，可以近似認為￡的，但當氣體馬赫數Ｍａ大于０．３時，必須要考慮流體的壓縮性，？＆可由相關圖查�。�

    ２、在使用差壓計時，通常都認為流量系數Ｃ是不變的。其實，Ｃ不變，是有一定條件的，即當流體的雷諾數Ｒｅ大于一個臨界值時，Ｃ不變，否則，Ｃ會隨Ｒｅ的減小而增加，這樣，就帶來了計算誤差，即未能考慮實際Ｒｅ下的Ｃ。Ｃａ除與Ｒｅ有關外，還與開孔比Ａ有關。

    ３、差壓值與流量關系為平方關系，當流量發生變化時差壓將以平方的關系發生相應變化。這里因為差壓和流量的平方成比例，流量比低于３０％時，精度就不能保證，另外，流量低于３０％時，雷諾數往往低于界限雷諾數，流量系數Ｃ不是常數，造成流量測量不準。

    由以上的分析我們就可以看出，．當所測量#小流量為#大流量的１／１０時，差壓值就只有刻度差壓值的１／１００，在此時差壓變送器所測得的差壓值已經很小了，小流量下誤差會放大幾倍甚至十幾倍，這也是差壓變送器為什么要做小信號切除的原因。這時，單純地用差壓流量計要準確測量已經很困難。



    1.3測大量程比流量的流量儀表



    測量大量程比的流量，規范中羅列了以下這幾種可供選擇選用流量儀表，下面分別介紹各自的特點和應用場合：

    （1）渦街流量計：規范中對量程比沒有要求，可以測量大量程比的流量，但一些廠家對量程比做了限制，一般為１０：１．但可能會出現為滿足#小流量下的流速要求，需要進行縮徑處理，可能會導致#大流量下流量計的壓損過大，不滿足工藝的要求，另外，渦街流量計一般適用于３００°Ｃ以下的干凈介質測量［４］。



    （2）容積式流量計：量程比可達到１０：１，但結構笨重，安裝復雜，很少應用于大管道的流量測量中。

    （3）楔形流量計，量程比可達到１０：１。主要特點：應用范圍廣，可以在高粘度、低雷諾數、雷諾數５００即可使用的流體情況下進行高精度的流量測量，在流速較低、流量小、管徑大的流量測量場合，穩定性好。一般用于粘稠介質和含少量固體的液體流量測量［１］

    （4）電磁流量計：量程比可達１００：１，選擇時需要計算電磁流量計的口徑以保證腔體內的流速在可測范圍即可。但是它只能測量滿足一定導電率的液體和固液兩相介質。

    （5）靶式流量計：量程比不大于１０：１。適用于粘度較高，低雷諾數流體的流量測量，含少量固體顆粒的液體流量測量。

    （6）轉子流量計：量程比可達到１０：１，但是精度不高，需要安裝在垂直管道上，使用溫度不超過３０（ＴＣ。

    （7）彎管流量計：量程范圍寬，對于其測量介質的流速適用范圍寬，有足夠精度的微差壓變送器相配合，則流體流速的低限可取得很小。高質量微差壓變送器的應用使彎管流量計能夠適應低流速、小信號測量的要求。彎管傳感器的幾何尺寸沒有限制，管徑可從十幾毫米，到ｌｍ甚至２ｍ以上，能在？１０ｍｍ？？２０００ｍｍ的大范圍管道中精que測量各種流體的流量，彎管傳感器可耐高溫、高壓、可在潮濕、粉塵、振動等各種惡劣的環境中正常工作，可實現雙向測量。

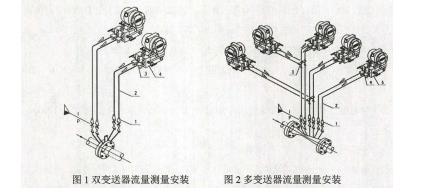

    1.4 壓力和差壓變送器安裝圖

    從圖1、2可以看出與普通的差壓變送器相比，取樣點増加，二是要求差壓變送器安裝在同一個水平線上，即要求差壓變送器安裝在同一標高上，要事先做一個矩形安裝支架（如下圖３）把差壓變送器安裝于該安裝架上，變送器集中安裝的好處是克服環境溫度對導壓管冷凝水重度影響獲得差壓值較為精que的測量，參與聯鎖或調頻時確保系統的穩定。

    2.應用實例

    2.1孔板配合雙變送器測在大量程比流量測量時的應用



    在測量大量程比流量時可以在合適的條件下采用以上流量儀表。但上述儀表在使用時受限制條件較多，下面結合實際工程項目中的流量計選型，介紹孔板配合雙變送器測在大量程比流量測量時的應用。

    某項目一臺測量原料氣的流量計的工藝參數如下：介質為原料氣；刻度流量６７０００ｋｇ／ｈ；#大流量６５６８８ｋｇ／ｈ；正常流量５７１２０ｋｇ／ｈ；#小流量：５７１２ｋｇ／ｈ；管道口徑為ＤＮ３００。

    因為管道口徑較大，shou選差壓類流量計，但該工況量程比達到了１２：１，如果只是顯示和調節功能，可以考慮采用差壓類流量計，用小信號切除法切除誤差較大的小流量信號，但是該流量參與裝置的安全聯鎖，要求從#小流量到#大流量都需要較精que地測量。顯然，如此量程比的測量shou選能夠測量大量程比流量的流量計，但是本文前面所列出的幾種流量計從介質，溫度，管徑選擇等方面均不能滿足測量要求，只能采用差壓式流量。但量程比太大，采用常規的一臺孔板配置一臺變送器的方法，不僅小流量下誤差會放大幾倍甚至十幾倍，還會出現根本測不到流量的情況。

    經過以上分析，該工況條件下一臺變送器無法滿足測量要求，該流量測量我們采用了多孔孔板配備雙變送器的測量方法，采用兩臺變送器分段測量的方法進行實現。

    雙變送器測量在整個量程范圍內分作兩段，兩段的測量上變送器都能夠在流量計合適的量程比范圍內進行工作，兩臺變送器的測量信號在控制系統上實現無縫切換，這樣就實現了整個測量范圍內的準確測量。



    將整個流量范圍分成兩個流量區間段：５７１２－２００００ｋｇ／ｈ，１７５００？６７０００ｋｇ／ｈ。

    （１）量程：０？ｌＯＫＰａ，根據計算結果選差壓范圍為：０？１．７６ＫＰａ，對應流量輸出為：０？２００００ｋｇ／ｈ；變送器輸出標記為ＥＦ１－１。

    （２）量程：０？４０ＫＰａ，根據計算結果選差壓范圍為：０？２６．０ＫＰａ，對應流量輸出為：１７５００？６７０００ｋｇ／ｈ；變送器輸出標記為ＥＦ１－２

    在ＤＣＳ內對這二路信號做下述組態：

    分別將大量程變送器及小量程變送器測量信號引入ＤＣＳ系統，通過上位機編程實現大、小量程切換，完成流量監測及累計。自動切換可利用小量程變送器的上限電流值作為判斷條件：在ＤＣＳ系統中�。牛疲保�１、ＥＦ１－２兩點輸出流量顯示，把兩變送器信號分別接入ＤＣＳ系統中的ＥＦ１－１、ＥＦ１－２兩點。

    以小量程變送器的輸入信號為切換點，ＥＦ１－１為４？２０ｍＡ信號，對應的測量范圍為０？２００００ｋｇ／ｈ；當檢測到小量程變送器輸入信號Ｓ２０ｍＡ時，在ＥＦ１－１點顯示小量程變送器的測量流量，大量程變送器流量指示屏蔽。

    當檢測到小量程變送器輸入信號＞２０ｍＡ時，切換到大量程變送器，ＥＦ１－２為４？２０ｍＡ信號，對應的測量范圍為１７５００？６７０００ｋｇ／ｈ，在ＥＦ１－２點顯示大量程變送器的測量流量，小量程變送器流量指示屏蔽。



    3.結語

    以上量程的切換在ＤＣＳ中容易實現，并且大部分ＤＣＳ廠家都有實現該功能的集成模塊。需‘要注意的是，為了使兩臺變送器的流量顯示可以實現無縫切換，在選取切換點時除了要考慮節流元件本身的量程比之外，還要保證小量程范圍內的#大流量要大于達兩成范圍內的#小流量值，使得兩個量程范圍有一個交集，個人認為在量程比滿足的范圍內這個交集可以取得大一點，因為這樣大量程變送器在小信號切除時留的余地更大，可以減少大量程變送器所對應小流量下該段測量精度的影響。
