雷達液位變送器如何工作？
RADAR（無線電檢測和測距）是一種可以通過獲取從設備本身發出的電磁波的反射來檢測遠處物體的存在的設備。盡管是較早發的，但在第二次shijie大戰期間，英國還是廣泛部署了雷達，以探測即將來臨的德國轟炸機。#初，雷達被部署用于軍事目的和天氣預報。#近，雷達原理也被用于工業應用。
液體和固體含量的測量就是這樣一種應用
雷達液位變送器利用兆赫茲（GHz）范圍內非常高頻率的無線電波或電磁波。雷達液位變送器有兩種類型：1）導波雷達變送器，2）非接觸式雷達變送器。

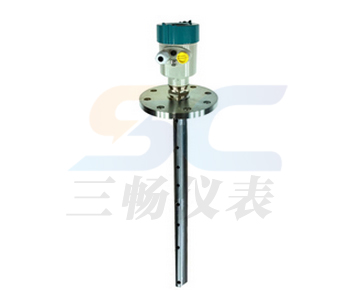

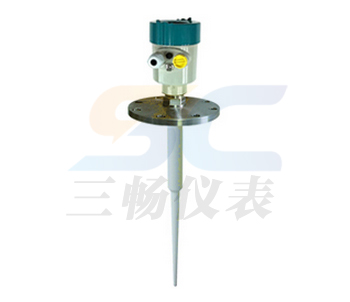

1.導波雷達變送器 –它基于“飛行時間”原理。它由封裝在外殼中的電子設備和波導（即探頭）組成，以將無線電波引導到過程介質中。電子設備發出的1 GHz低能電磁脈沖沿探頭傳輸，并以光速沿探頭向下傳播到過程介質中，并且它們的部分能量被反射回傳感器電路。反射強度取決于介質的介電常數。電子設備測量發射信號和反射信號之間的時間延遲，并使用公式計算過程介質表面的距離–
距離=（光速x延時）/ 2，水平=（罐高–距離）
變送器用油箱高度編程，相應的液位由微處理器計算。
僅當上層介質的介電常數低且兩個介電常數之差大于10時，它也可用于液-液界面液位測量。地衣次反射后，殘留的電磁脈沖繼續沿探頭向下傳播，穿過低介電介質，并再次反射回去。第二反射信號確定接口電平。
好處 -
提供對液體，漿液，糊劑，液體界面和固體的準確和可靠的液位測量。
適用于低介電常數的介質。
不受液體湍流，密度，介電常數，電導率，泡沫，灰塵，溫度和壓力變化的影響
由于沒有活動部件，因此維護#少
2.非接觸式雷達變送器 -它使用26 GHz的高頻微波信號，該信號通過天線向產品表面發射。在測量期間，其頻率線性增加。信號從過程介質表面反射回天線，并以時延頻率接收。根據實際發射頻率和接收頻率計算出差值，該差值與天線到液面的距離成正比。
非接觸式雷達的頻率會影響變送器的性能。較低的頻率會增加波束寬度，并由于蒸汽，泡沫和天線上的沉積而降低靈敏度。頻率較高時，光束寬度會變窄，從而#大程度地減少了噴嘴，壁和水箱內部部件的影響。
好處 -
適用于液體，固體和顆粒
性能可靠，精度高達1mm
天線的選擇-密封的桿，號角，水滴或拋物線形適合應用
不受液體湍流，密度，介電常數，電導率，泡沫，灰塵，溫度和壓力變化的影響
