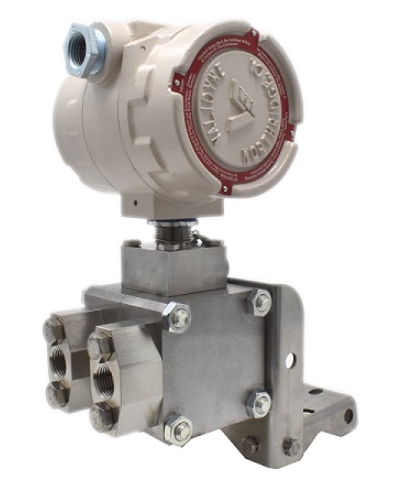

所述的N- DR800是核合格范圍草案差壓變送器設計用于核電站中為非常低的壓力測量值，如HEPA排氣過濾器，HEPA過濾器排出流，控制室內空氣，殼壓力，洗滌器/預濃縮除霧器， rad廢液蒸發器，排氣管監控，渦輪機建筑DP，主煙囪流量以及其他低范圍壓力監控應用程序。
個的N- DR800差壓變送器中Validyne工程和之間的合作制成超能源，為非常低的壓力測量核合格模擬環路供電的發送器。它具有低至±0.25英寸H2O的滿量程范圍，非常適合空氣流量控制應用�？梢詫⑵湔{(diào)低至±0.1” H2O；提供更高的滿量程范圍至±100英寸H2O。的DR800提供0.5％的精度和工作溫度范圍為-20°F至+ 185°F。總的綜合溫度影響小于3％/ 100°F。
建造
電氣外殼（NEMA 4外殼）上的墊片，螺紋蓋。
電氣外殼中的雙電氣腔使現場布線與電氣室分開。
在2.125英寸中心上有¼英寸NPT母壓力連接
前后壓力連接
傳感器主體和410 SST制成的濕部件
符合IEEE 344抗震標準的不銹鋼安裝支架
核規格
IEEE 323/344 1E類溫和環境，其中地震是后果的非常好設計基礎事件（DBE）：地震鑒定按照下面的EPRI TR-107330封裝了普通地震剖面，水平和垂直方向的阻尼均為5％。EMC符合USNRC RG 1.180。
參考標準和規格
IEEE標準 323-1974 / 1983/2003，“用于核能發電站1E級設備資格的IEEE標準”，電氣與電子工程師協會
IEEE標準 344-1975 / 1987/2004，“ IEEE核發電廠1E級設備抗震鑒定的tuijian規范”，電氣與電子工程師協會
EPRI TR-107330，“鑒定核電廠安全相關應用的商用PLC的通用要求規范”，EPRI，1996年12月。
MIL-HDBK-217F，軍事手冊：電子設備的可靠性預測
可靠性
可靠性計算表明，這些變送器在25°C的溫度下可運行40年且無故障的概率為95.3％。測試程序驗證了這些標本在正常，異常，操作基礎事件和安全關閉事件條件下在溫和環境應用中可以達到或超過其性能要求。
MIL-HDBK-217F MTBF和故障率
25°C（77°F）MTBF 7,274,526小時（830.4年）; 故障率FIT 137.5（10 ^ 9小時）
40°C（104°F）MTBF 5,378,455小時（614.0年）；故障率FIT 185.9（10 ^ 9小時）
