摘 要 熱式氣體質量流量計以其高精度、寬量程、低壓損、長壽命以及對介質密度和壓力不敏感等優點，成為壓縮天然氣(CNG)加氣機檢定裝置的主標準器。依照校準規范，校準的流量區分為 Ｒ(1)和 Ｒ(2)，對應的充裝壓力區間分別是 0 ～20MPa 和 10 ～20MPa。在實際校準過程中，存在流量區 Ｒ(1)和 Ｒ(2)的修正因子不一致。本文從氣體介質流動的熱力學特性角度展開研究，提出傳感器的流體管存在溫度梯度，導致傳感器的溫度修正模型失效。實驗結果表明，溫度梯度與壓力差相關，且成正比關系。
0 引言
流量是工業生產中非常重要的熱工參數，在用于貿易交接時，其測量精度直接影響貿易公平。目前，天然氣作為重要的清潔能源，正以壓縮天然氣(CNG)或者液化天然氣(LNG)的方式廣泛地應用到城市交通中。但是，由于 CNG 或 LNG 在加注過程中存在流量和壓力的變化，致使傳統的流量測量?jī)x表在此狀態下不能獲得較好的測量精度。熱式氣體質量流量計以其高精度、寬量程、低壓損、長壽命以及對介質密度和壓力不敏感等優點，從眾多流量測量?jī)x表中脫穎而出，被tuijian為 CNG 流量測量的shou選流量計。
1 修正因子的不一致
CNG 加氣機檢定裝置作為計量標準裝置，其精度指標要求非常嚴苛，按照 JJF 1583—2016《標準表法壓縮天然氣加氣機檢定裝置校準規范》的要求，CNG 加氣機檢定裝置采用質量法氣體流量裝置，校準用介質為壓縮空氣，分別測量流量區 Ｒ(1)和 Ｒ(2)的修正因子，合格的修正因子區間為﹣ 0. 998 ～0. 998。從熱式氣體質量流量計的原理來講，在零點不發生漂移的前提下，Ｒ(1)和 Ｒ(2)的修正因子應當一致，但在實際檢定工作中卻并非如此。表 1 是CNG 加氣機檢定裝置的一次校準結果。從表 1 中我們看到，Ｒ(1)和 Ｒ(2)的誤差都為正誤差，且 Ｒ(1)的誤差大于 Ｒ(2)。僅從檢定數據來看，由于 Ｒ(1)超過要求，可以判定此臺檢定裝置不合格。但是，此臺檢定裝置在檢定過程中的零點并未發生漂移，這使得我們必須考慮是否存在未知的質量流量計固有誤差，或者檢定方案及流程的不合理性。不能對此種誤差現象進行合理解釋，將影響我們正確地評價 CNG 加氣機檢定裝置。
2 研究方法
對于熱式氣體質量流量計的誤差研究，目前主要集中在傳感器的力學結構和二次儀表的信號處理，這兩種研究方向在理論上不存在 Ｒ(1)和 Ｒ(2)修正因子不一致的可能。由于我們能夠明顯地觀察到高壓氣體流動時，傳感器兩端和連接管路產生的結露現象，表明整個加氣過程存在較大的溫度變化。因此，我們以熱式氣體質量流量計的傳感器內流道為研究對象，通過分析氣體在傳感器內流動時的熱力學特性，提出了一種上述現象的成因，并設計實驗進行了驗證。
3 理論分析
CNG 加氣機檢定裝置由質量流量計、流量計轉接頭、閥門、精密壓力計、加氣槍座、通訊控制、電源及附件組成。CNG 加氣機檢定裝置的質量流量計傳感器是雙管并行結構，流量管內徑 7mm。傳感器兩端分別設有分流器和匯流器結構，用以將上游介質均勻分配進入兩根流量管，再匯流排出，分流器和匯流器的接口內徑為 15mm。流量計轉接頭內徑為 7mm。由此可見，當介質從上游管路經轉接頭進入流量計分流器或者從流量管進入?yún)R流器時，存在流通截面的突變。由熱力學理論可知，當氣體在管道中流動時，由于局部阻力，如遇到縮口和調節閥門時，其壓力會顯著下降，這種現象叫做節流。工程上由于氣體經過閥門等阻流元件時，由于流速大、時間短，來不及與外界進行熱交換，可近似地作為絕熱過程來處理，稱為絕熱節流。理想氣體在絕熱節流前后的溫度是不變的。氣體在節流過程中的溫度變化叫做焦耳-湯姆遜效應(簡稱焦-湯效應)。造成這種現象的原因是因?yàn)閷?shí)際氣體的焓值不僅是溫度的函數，也是壓力的函數。
式中:μ 為焦耳-湯姆遜系數;H 為焓值;ΔT 為節流后的溫度變化;Δp 為節流后的壓力變化;T 為溫度;p 為壓力。大多數實際氣體在室溫下的節流過程中都有冷卻效應，即通過節流元件后溫度降低，這種溫度變化叫做正焦耳-湯姆遜效應�？諝夂吞烊粴舛季哂姓�(yīng)。
質量流量計在分流器和匯流器處存在兩次節流，將產生兩次溫度下降，繼而形成溫度梯度�？紤]到分流器處的截面變化大于匯流器處，所以分流器的溫度下降大于匯流器。
熱式氣體質量流量計的組成如圖 1 所示，包括流量管、檢測器、驅動器、熱電阻(PT100)、外殼和變送器等。熱式氣體質量流量計的流量管是在諧振的狀態下工作。其諧振頻率與流量管的幾何尺寸、材料的楊氏模量(或剪切模量)有關，而材料的線性膨脹系數和楊氏模量(或剪切模量)又與溫度有關，因此，熱式氣體質量流量計必須進行溫度修正。通常采用的修正方法是:在流量管的上游入口處安裝溫度傳感器(PT100)，實時采集溫度值，結合實驗測定的溫度系數(通常為負常數)實現對流量的修正。但是，這種修正的前提是整根流量管的溫度保持均勻一致。顯然，當流量管存在前述分析的溫度梯度時，這種修正會造成錯誤。
4 實驗及結果分析
為驗證質量流量計是否存在“節流效應”，我們?cè)O(shè)計了以下實驗方案:制作相同尺寸結構、相同材質的質量流量計傳感器，然后分別在流量管的入口、中段和出口處安裝溫度傳感器(PT100)，再由溫記錄儀同步記錄一次加氣過程中三個位置的溫度值，#后計算溫度梯度。三個溫度傳感器依次從入口到出口標記為 1、2、3，如圖 2 所示。
分別以壓差 20MPa、10MPa、5MPa 為測試點，模擬實際檢定狀態，其中 20MPa 對應于檢定時的 Ｒ(1)區，10MPa 和5MPa 對應于 Ｒ(2)區，相應的初始流量為 10kg/min、7kg/min 和 5kg/min。每次測試開始前，先對流量管的溫度進行均勻化，待 3 個溫度點的溫度值保持相對恒定以后，再開始加氣操作。

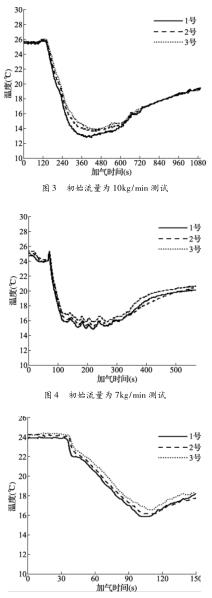

如圖 3、圖 4、圖 5 所示，整個檢定過程可總體描述為:加氣初始階段，三個位置的溫度持續下降;隨后，三個點之間的溫度下降速率開始產生差異，形成從流量管入口到出口的溫度梯度;加氣結束以后，三個點的溫度逐步回升，溫度梯度逐漸消失。進一步分析，可以發現三個測試點的溫度梯度趨勢也有明顯區別。溫度梯度#大的是初始流量為 10kg/min，加氣過程持續了 165s，流量管的入口
和出口處的溫差達到 2℃;溫度梯度#小的初始流量為 5kg/min，加 氣 過 程 持 續 了 60s，溫 差 僅 為1. 1℃。這表明，在不同初始流量下，流量管的溫度梯度和壓差相關，且成正比關系。
和出口處的溫差達到 2℃;溫度梯度#小的初始流量為 5kg/min，加 氣 過 程 持 續 了 60s，溫 差 僅 為1. 1℃。這表明，在不同初始流量下，流量管的溫度梯度和壓差相關，且成正比關系。#后，我們發現，三個測試點的溫度梯度并不會隨著溫度下降而持續增大，而是在較短的時間內形成溫度梯度，并保持相對恒定的溫差，這表明溫度梯度形成與加氣時長無關。
5 結束語
通過實驗測試，我們驗證了理論推測，并得到如下結論:
1)質量流量計在應用于高壓氣體測量時，傳感器中的流量管會因“節流效應”而形成溫度梯度，從而導致錯誤的溫度修正，造成 CNG 加氣機檢定裝置Ｒ(1)和 Ｒ(2)的修正因子不一致;
2)對于同一型號的質量流量計，溫度梯度可視為固有誤差因素，與生產批次無關;
3)由于溫度梯度與壓差相關，因而 Ｒ(1)區由溫度梯度所致的誤差大于 Ｒ(2)區。
